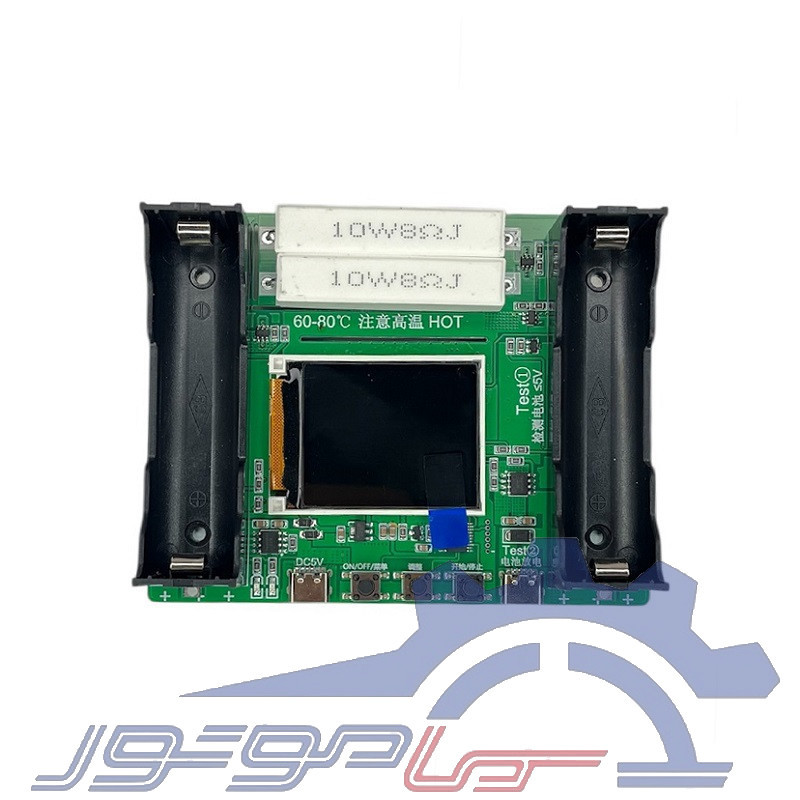

تستر ظرفیت، ولتاژ و توان باتری لیتیوم یون 18650 مدل HX0598A نمایشگر رنگی

تستر ظرفیت، ولتاژ و توان باتری لیتیوم یون 18650 مدل HX0598A:

مدل HX0598A یک تستر هوشمند و دقیق برای اندازه‌گیری ظرفیت (mAh)، ولتاژ (V) و توان (W) باتری‌های لیتیوم‌ یون 18650 و سایر باتری‌های مشابه است. این دستگاه با استفاده از یک نمایشگر رنگی TFT اطلاعات تست را با وضوح بالا و گرافیکی نمایش می‌دهد.

ویژگی‌های فنی:

🔹 ولتاژ ورودی باتری: 3.7 تا 4.2 ولت
🔹 حداکثر جریان تخلیه:  3 آمپر
🔹 اندازه‌گیری ظرفیت باتری به صورت خودکار تا زمان قطع ولتاژ (Cut-off)
🔹 نمایش ولتاژ لحظه‌ای، ظرفیت تخلیه‌شده (mAh) و انرژی (Wh)
🔹 صفحه‌نمایش رنگی 1.8 اینچی با رابط کاربری ساده و شفاف
🔹 دارای دکمه‌ی کنترلی برای شروع و ریست تست
🔹 دارای مقاومت تخلیه (Load Resistor) روی برد یا قابل اتصال جداگانه
🔹 خاموشی خودکار بعد از اتمام تست
🔹 نصب و استفاده آسان (کافی‌ست باتری را به ترمینال‌های مشخص‌شده وصل کنید)

نحوه عملکرد:

1. باتری را در ترمینال مشخص‌شده قرار دهید

2. دستگاه تست تخلیه را آغاز می‌کند و باتری را تا ولتاژ قطع (مثلاً 3.0V) تخلیه می‌کند.

3. در طول این فرآیند، دستگاه ظرفیت واقعی (mAh)، ولتاژ و توان مصرفی (Wh) را محاسبه و نمایش می‌دهد.

4. پس از پایان تست، اطلاعات روی نمایشگر باقی می‌ماند تا زمانی که آن را ریست کنید.

این دستگاه ابزاری کاربردی برای اندازه‌گیری ظرفیت واقعی، ولتاژ و توان باتری‌های لیتیومی است. طراحی آن به‌گونه‌ایست که دارای دو جایگاه مخصوص باتری 18650 روی بدنه می‌باشد:

• جایگاه سمت چپ: برای تأمین انرژی دستگاه

• جایگاه سمت راست: جهت تست باتری مورد نظر

در صورتی که نخواهید از باتری برای تأمین تغذیه دستگاه استفاده کنید، می‌توانید از طریق درگاه Type-C با استفاده از یک آداپتور ۵ ولت و جریان ۱ یا ۲ آمپر دستگاه را روشن نمایید.

پس از راه‌اندازی، با فشردن دکمه‌ی ON، نمایشگر فعال می‌شود و اطلاعات مختلفی را به شما نمایش خواهد داد.

اطلاعات نمایشی روی صفحه:

• ولتاژ باتری: در ستون اول سمت راست

• جریان مصرفی: در ستون دوم

• توان (Watt): در ستون سوم

 تنظیمات قابل دسترسی از طریق دکمه‌ها:

در قسمت راست نمایشگر، منوی تنظیمات قابل مشاهده است که به شما امکان کنترل وضعیت تست را می‌دهد. این تنظیمات شامل سه گزینه کلیدی هستند:

1. MODE: برای انتخاب حالت تست — شامل حالت شارژ (CHG)، دشارژ (DSG) یا حالت خودکار (Auto)

2. Voltage Set: تنظیم ولتاژ هدف؛ مثلاً با تعیین مقدار ۴ ولت، دستگاه تا آن ولتاژ باتری را شارژ کرده و سپس به حالت دشارژ می‌رود (یا بالعکس)

3. LOOP: برای فعال‌سازی تست چرخشی (تکرار فرآیند شارژ و دشارژ به‌صورت متوالی)

کاربردها:

✔ تست سلامت و ظرفیت واقعی باتری‌های 18650
✔ بررسی تطابق ظرفیت واقعی با مشخصات درج‌شده توسط فروشنده
✔ عیب‌یابی باتری‌های قدیمی یا معیوب
✔ کاربردی برای تعمیرکاران، علاقه‌مندان DIY، و فروشندگان باتری

نکات مهم:

• از باتری‌های کاملاً شارژشده (4.2 ولت) برای شروع تست استفاده کنید.

• برای استفاده‌ی ایمن، از نسخه‌هایی که دارای قطع‌کن خودکار و محافظ دما هستند استفاده کنید.

• همیشه تستر را در محیط خشک و خنک استفاده کنید؛ مقاومت تخلیه ممکن است داغ شود.

• برخی نسخه‌ها به پورت USB یا منبع تغذیه خارجی نیاز دارند برای راه‌اندازی.
