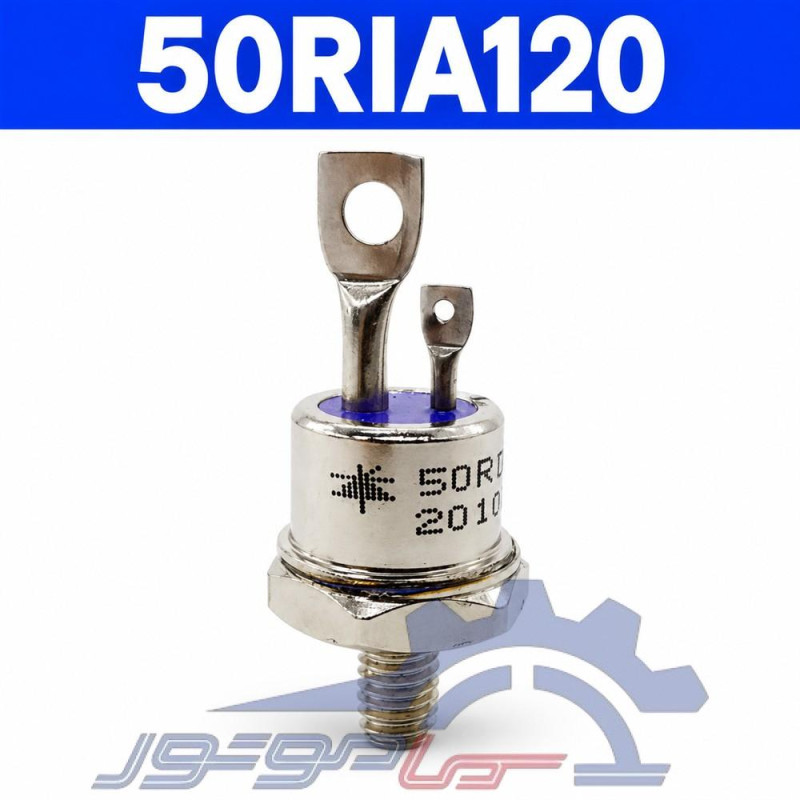

تریستور قدرت پیچی 50RIA120، ۵۰ آمپر ۱۲۰۰ ولت

تریستور قدرت پیچی 50RIA120، جریان ۵۰ آمپر و ولتاژ ۱۲۰۰ ولت

تریستور قدرت پیچی 50RIA120 یک قطعه نیمه‌هادی قدرت از نوع SCR است که برای کنترل و سوئیچینگ جریان در مدارهای الکترونیک قدرت طراحی شده است. این قطعه با قابلیت تحمل ولتاژ تکرارشونده تا ۱۲۰۰ ولت و جریان متوسط نامی ۵۰ آمپر، گزینه‌ای مناسب برای استفاده در تجهیزات صنعتی و مدارهای کنترل توان است.

این تریستور در مدارهای یکسوساز کنترل‌شونده، منابع تغذیه صنعتی، شارژرهای باتری، کنترل توان و تنظیم سرعت یا دمای تجهیزات الکتریکی کاربرد دارد. بدنه پیچی آن امکان نصب مکانیکی روی مجموعه خنک‌کننده مناسب را فراهم می‌کند.

مشخصات فنی

• مدل: 50RIA120
• نوع قطعه: تریستور قدرت (SCR)
• جریان متوسط نامی: ۵۰ آمپر
• حداکثر ولتاژ تکرارشونده مستقیم و معکوس: ۱۲۰۰ ولت
• جریان مؤثر نامی (RMS): ۸۰ آمپر
• نوع نصب: پیچی (Stud Mount)
• پکیج: TO-208AC / TO-65
• محدوده دمای کاری پیوند: منفی ۴۰ تا مثبت ۱۲۵ درجه سانتی‌گراد

کاربردها:

• یکسوسازهای کنترل‌شونده صنعتی
• مدارهای کنترل توان AC
• شارژرهای صنعتی باتری
• منابع تغذیه قدرت
• کنترل سرعت موتور و تنظیم دمای تجهیزات

نکات مهم:

برای عملکرد مطمئن، نصب صحیح، استفاده از هیت‌سینک مناسب و رعایت شرایط جریان، ولتاژ و دمای درج‌شده در دیتاشیت ضروری است. هنگام جایگزینی قطعه، مشخصات الکتریکی، ابعاد رزوه، پایه‌ها و شرایط تحریک گیت را بررسی کنید.توجه: جریان قابل‌تحمل واقعی به شرایط کاری و خنک‌کاری وابسته است؛ بنابراین جریان ۵۰ آمپر به معنی تحمل این جریان در تمام شرایط نصب نیست.
