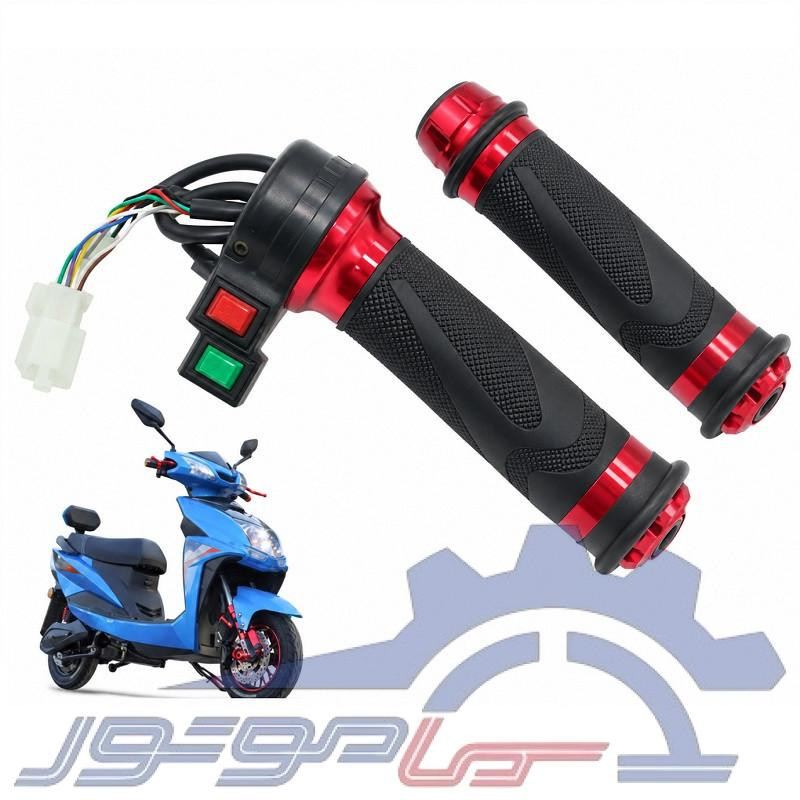

دسته گاز موتورسیکلت برقی آلومینیومی با کلید سه حالته و کروز

دسته‌گاز برقی آلومینیومی با کلیدهای سرعت و کروز

این دسته‌گاز برای کنترل سرعت موتورسیکلت یا دوچرخه برقی استفاده می‌شود. با چرخاندن دسته، سیگنال گاز به کنترلر ارسال می‌شود. کلیدهای روی دسته امکان استفاده از حالت‌های سرعت و عملکردهای کمکی را فراهم می‌کنند.

ویژگی‌ها

• بدنه آلومینیومی با روکش لاستیکی آج‌دار
• دارای کلیدهای روی دسته
• پشتیبانی از سه حالت سرعت کم، متوسط و زیاد
• دارای سیم‌کشی و سوکت اتصال
• دارای سیم‌های کمکی برای کروز یا دنده‌عقب، متناسب با نوع کنترلر
• ولتاژ سنسور اثرهال داخلی که زاویه اندازگیری می کند 5 ولت است(معمولا ماژول کنترلر این ولتاژ ایجاد می کنند)
• خروجی سسنور زاویه بین 1.1 ولت الی 4.4 ولت است که 1.1 یعنی حداقل و 4.4 ولت حداکثر است
• قطر دسته می بایست 22 میلی متر باشد.
• کلید ها قابلیت تحمل حدکثر یک آمپر دارند سعی کنید فقط برای فرمان از آن استفاه نماید یا موارد کم مصرف مثل چراغ یا بوق

رنگ سیم‌ها طبق نقشه محصول

• قرمز: مثبت تغذیه مدار دسته‌گاز
• مشکی: منفی یا زمین
• سبز: سیگنال گاز
• سه سیم مربوط به سرعت: انتخاب حالت کم، متوسط و زیاد
• دو سیم زرد: عملکرد کمکی؛ کاربرد دقیق آن به سیم‌بندی کنترلر بستگی دارد

روش نصب

ابتدا وسیله را خاموش و باتری را جدا کنید. دسته‌گاز را روی سمت راست فرمان نصب کنید و مطمئن شوید که آزادانه می‌چرخد و گیر نمی‌کند. سپس تعداد پین‌ها و ترتیب سیم‌های سوکت را با نقشه کنترلر مطابقت دهید. سیم‌های مثبت، منفی و سیگنال را طبق نقشه متصل کنید. سیم‌های کمکی را فقط در صورتی وصل کنید که کنترلر از آن عملکرد پشتیبانی کند. در پایان، اتصالات را عایق و سیم‌ها را محکم کنید تا هنگام چرخاندن فرمان کشیده یا آسیب‌دیده نشوند.

نکته مهم: سیم قرمز را بدون بررسی نقشه مستقیماً به مثبت باتری وصل نکنید. رنگ سیم‌ها ممکن است در کنترلرهای مختلف تفاوت داشته باشد. پیش از خرید و نصب، سازگاری سوکت و سیم‌بندی را بررسی کنید.
