سنسور هال 60 درجه 213 مدل AM-213

سنسور اثر هال 60 درجه 213 مدل AM-213

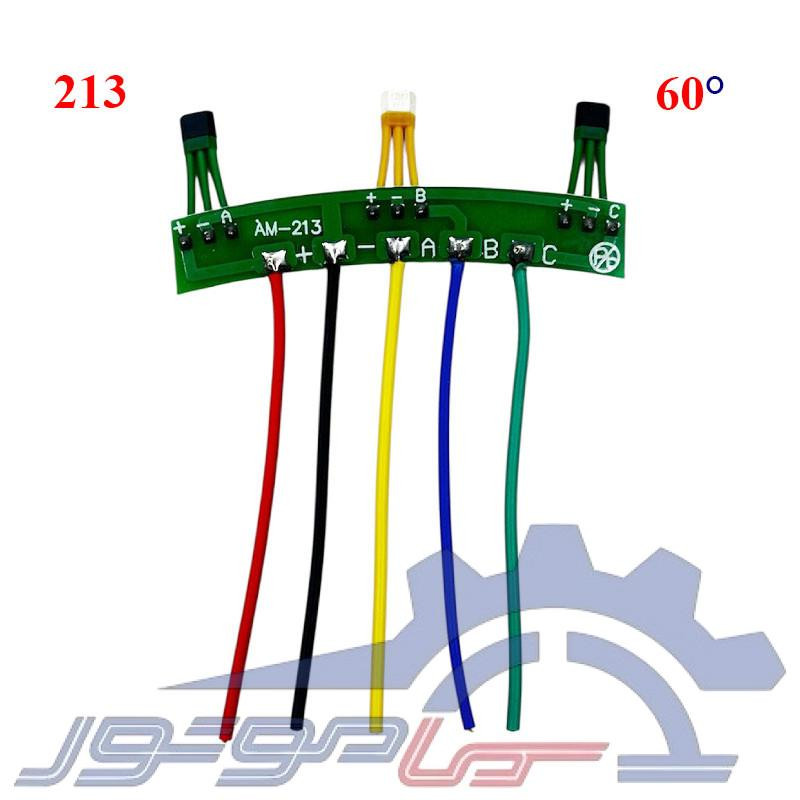

سنسور اثر هال AM-213 مدل 213 یک برد سنسور هال مخصوص موتورهای براشلس BLDC است که برای تشخیص موقعیت روتور و کنترل صحیح عملکرد موتور مورد استفاده قرار می‌گیرد.

این مجموعه از 3 عدد سنسور اثر هال تشکیل شده و ترکیب سنسورها به صورت:

41F + 3147 + 41F

است.

این سنسورها روی یک برد PCB نصب شده‌اند و با آرایش 60 درجه در کنار یکدیگر قرار گرفته‌اند. برد AM-213 برای استفاده در موتورهای الکتریکی دوچرخ مانند موتورسیکلت برقی، دوچرخه برقی و اسکوتر برقی کاربرد دارد.

سنسورهای هال وظیفه تشخیص موقعیت لحظه‌ای روتور را بر عهده دارند. اطلاعات دریافت‌شده از سنسورها به کنترلر موتور منتقل شده و کنترلر بر اساس این اطلاعات، زمان‌بندی مناسب تحریک سیم‌پیچ‌های موتور را انجام می‌دهد.

خرابی سنسورهای هال می‌تواند باعث بروز مشکلاتی مانند روشن نشدن موتور، لرزش، حرکت نامنظم، کاهش عملکرد، قطع و وصل شدن موتور یا عدم شتاب‌گیری صحیح شود. تعویض برد سنسور هال یکی از راهکارهای تعمیر موتورهایی است که سنسورهای داخلی آنها آسیب دیده‌اند.

ترکیب سنسورها:

این مدل از سه سنسور تشکیل شده است:

• سنسور اول: 41F
• سنسور دوم: 3147
• سنسور سوم: 41F

ترکیب 41F + 3147 + 41F به‌عنوان مشخصه این برد AM-213 در چند منبع فروش این قطعه نیز ذکر شده است.

زاویه 60 درجه:

این برد برای موتورهایی با آرایش سنسور 60 درجه طراحی شده است. بنابراین هنگام تعویض سنسور هال، علاوه بر تعداد سنسورها و ابعاد برد، باید زاویه آرایش سنسورها و سازگاری آن با موتور و کنترلر نیز بررسی شود.

کاربردها:

این سنسور هال می‌تواند در سیستم‌های دارای موتور براشلس مورد استفاده قرار گیرد، از جمله:

• موتور دوچرخه برقی
• موتور اسکوتر برقی
• موتور سیکلت برقی
• موتور چرخ برقی
• موتورهای هاب BLDC
• برخی موتورهای دوچرخ برقی با آرایش سنسور 60 درجه

مشخصات فنی:

مشخصات بالا، از جمله ترکیب سنسورها، تعداد 3 عدد، برد AM-213 و زاویه 60 درجه، با اطلاعات منتشرشده برای همین مدل مطابقت دارد.

نحوه اتصال سنسور اثر هال AM-213

این برد سنسور هال دارای 5 سیم خروجی است که برای تغذیه و دریافت سیگنال سه سنسور هال مورد استفاده قرار می‌گیرند.

روش اتصال:

سیم قرمز را به خروجی +5V کنترلر و سیم مشکی را به GND کنترلر متصل کنید. سپس سیم‌های زرد، آبی و سبز را به ترتیب به ورودی‌های Hall A، Hall B و Hall C کنترلر متصل کنید.

هشدار: تغذیه سنسورها باید از منبع مناسب 5 ولت DC تأمین شود. از اتصال مستقیم سیم تغذیه به ولتاژ باتری موتور مانند 24V، 36V، 48V یا 60V خودداری کنید؛ این کار می‌تواند باعث سوختن سنسورها شود.

نکته: ترتیب رنگ سیم‌ها را قبل از نصب با علامت‌های درج‌شده روی برد و سیم‌کشی موتور بررسی کنید؛ در برخی نمونه‌های مشابه ممکن است رنگ‌بندی سیم‌ها متفاوت باشد.

مزایای محصول:

• دارای 3 سنسور اثر هال
• ترکیب 41F + 3147 + 41F
• آرایش سنسورها با زاویه 60 درجه
• مناسب برای موتورهای BLDC
• مناسب برای تعمیر موتورهای هاب
• نصب سنسورها روی برد PCB
• مناسب برای استفاده در دوچرخه و اسکوتر برقی
• مناسب برای جایگزینی سنسورهای هال آسیب‌دیده
• طراحی مناسب برای موتورهای دوچرخ برقی

نکته مهم هنگام خرید:

این محصول را صرفاً بر اساس ظاهر برد انتخاب نکنید. برای اطمینان از سازگاری، ترکیب سنسورها، زاویه 60 درجه، ابعاد برد و نحوه قرارگیری سنسورها در موتور را با نمونه موجود در موتور خود مقایسه کنید.

به‌خصوص اگر موتور شما از نوع 120 درجه باشد، این مدل 60 درجه را نباید بدون بررسی سازگاری جایگزین آن کرد.
