سنسور اثر هال 120 درجه 4601H 614 موتور براشلس

سنسور اثر هال 120 درجه 4601H 614 موتور براشلس:

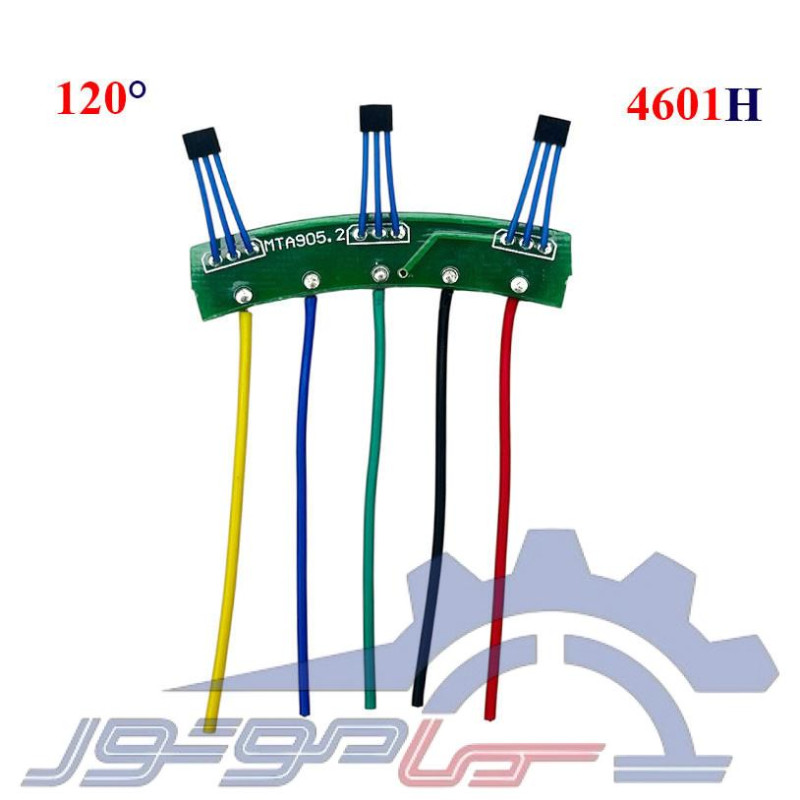

سنسور اثر هال 120 درجه مدل 4601H یک مجموعه سنسور مخصوص موتورهای براشلس BLDC است که برای تشخیص موقعیت روتور موتور و ارسال اطلاعات موقعیت به کنترلر مورد استفاده قرار می‌گیرد.

این مجموعه دارای 3 عدد سنسور اثر هال مدل 4601H است که با آرایش الکتریکی 120 درجه در موتور قرار می‌گیرند. کنترلر موتور با دریافت سیگنال‌های تولیدشده توسط سنسورهای هال، موقعیت روتور را تشخیص داده و زمان‌بندی مناسب برای تحریک سیم‌پیچ‌های موتور را انجام می‌دهد.

سنسورهای هال یکی از قطعات مهم در بسیاری از موتورهای براشلس مورد استفاده در دوچرخه‌های برقی، اسکوترهای برقی و سایر وسایل نقلیه الکتریکی هستند. خرابی این سنسورها می‌تواند باعث حرکت نامنظم موتور، لرزش، کاهش قدرت، عدم راه‌اندازی صحیح یا کار نکردن موتور شود.

این محصول برای تعمیر و جایگزینی مجموعه سنسور هال موتورهایی طراحی شده است که از سنسور مدل 4601H با آرایش 120 درجه استفاده می‌کنند.

عملکرد سنسور هال در موتور براشلس:

در موتورهای براشلس، کنترلر برای تشخیص موقعیت روتور به اطلاعات دقیقی نیاز دارد. سنسورهای اثر هال با تشخیص میدان مغناطیسی آهنرباهای روتور، سیگنال‌های الکتریکی تولید می‌کنند.

این اطلاعات از طریق سه کانال هال به کنترلر ارسال می‌شود. کنترلر با بررسی وضعیت سیگنال‌های Hall A، Hall B و Hall C، موقعیت روتور را تشخیص داده و سیم‌پیچ مناسب موتور را در زمان مناسب فعال می‌کند.

عملکرد صحیح سنسورهای هال نقش مهمی در راه‌اندازی نرم، چرخش صحیح و عملکرد مناسب موتور براشلس دارد.

آرایش 120 درجه

این محصول دارای آرایش سنسور هال 120 درجه است. منظور از 120 درجه، زاویه الکتریکی بین سیگنال‌های سنسورهای هال در سیستم موتور است.

هنگام تعویض سنسور هال، باید آرایش سنسورها با سیستم اصلی موتور مطابقت داشته باشد. سنسورهای 120 درجه لزوماً جایگزین مناسبی برای سنسورهای با آرایش 60 درجه نیستند.

بنابراین قبل از خرید، نوع و آرایش سنسور هال قبلی موتور باید بررسی شود.

کاربردهای محصول:

این سنسور هال برای استفاده در سیستم‌های دارای موتور براشلس مناسب است، از جمله:

• دوچرخه برقی
• اسکوتر برقی
• موتورسیکلت برقی
• موتورهای هاب
• موتورهای BLDC
• وسایل نقلیه الکتریکی دوچرخ
• تعمیر موتورهای مجهز به سنسور هال 4601

مشخصات فنی:

مزایای محصول:

• دارای 3 سنسور اثر هال مدل 4601
• آرایش 120 درجه مخصوص موتورهای سازگار
• مناسب برای تشخیص دقیق موقعیت روتور
• مناسب برای تعمیر موتورهای براشلس
• دارای سه خروجی سیگنال هال
• مناسب برای موتورهای وسایل نقلیه برقی
• مناسب برای جایگزینی سنسورهای هال آسیب‌دیده

نکات مهم هنگام خرید:

قبل از خرید این محصول، حتماً مشخصات سنسور هال قبلی موتور را بررسی کنید.

مهم‌ترین مواردی که باید کنترل شوند عبارت‌اند از:

• مدل سنسور قبلی: 4601H
• تعداد سنسورهای مورد استفاده
• آرایش 120 درجه
• فاصله و نحوه قرارگیری سنسورها
• ابعاد برد یا محل نصب
• نوع سوکت و سیم‌کشی
• سازگاری با کنترلر موتور

استفاده از سنسور هال با آرایش 60 درجه به جای مدل 120 درجه یا برعکس، ممکن است باعث عملکرد نادرست موتور، لرزش، حرکت نامنظم یا روشن نشدن موتور شود.
