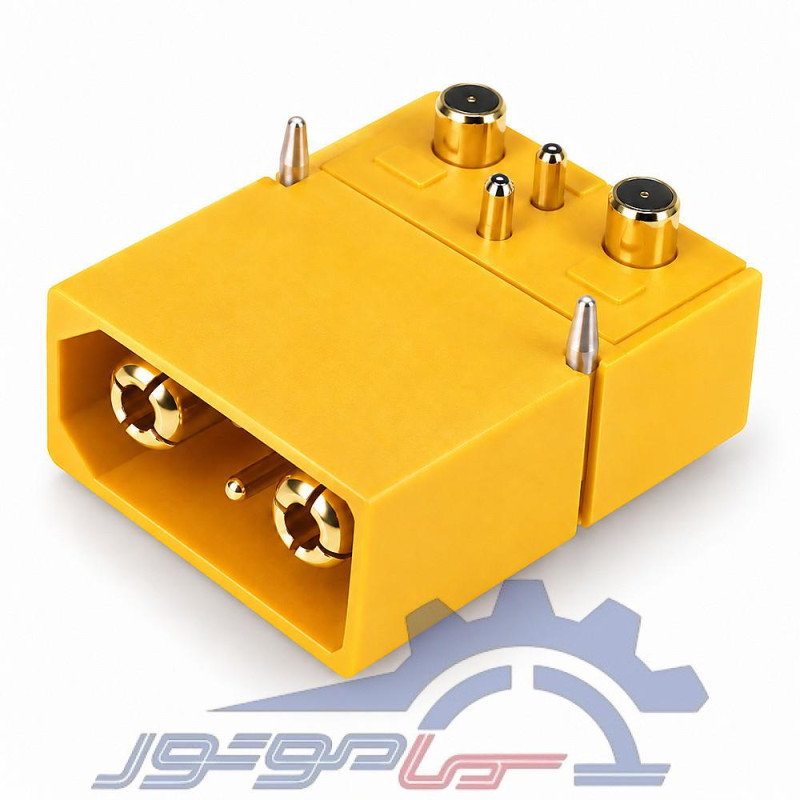

کانکتور قدرت روبردی XT90IPW (2+2)-M آماس (AMASS) نری
  • کانکتور قدرت روبردی XT90IPW (2+2)-M آماس (AMASS) نری

کانکتور قدرت روبردی XT90IPW (2+2)-M آماس (AMASS) نری

CON00233
AMASS
  • 🔌 مدل: XT90IPW (2+2) نری روبردی، یک عدد
  • ⚡ ولتاژ: ۱۵۰ ولت DC نامی (صفحه رسمی) / ۵۰۰ ولت DC حداکثر (کاتالوگ)
  • 🔋 جریان پین قدرت: 45 آمپر
  • 🔋 جریان پین سیگنال: 1 آمپر
  • 🔧 اتصال: لحیمی، نصب افقی روی PCB (ارتفاع پایه 2.8 میلی‌متر)
  • ✨ کنتاکت: برنج با روکش طلا
  • 🛡️ عایق: پلی‌آمید PA
  • 🔥 اشتعال‌پذیری: UL94 V-0
  • 🌡️ دما: −۲۰ تا +۱۲۰ °C
  • 🔄 دفعات اتصال: ۱۰۰ بار
  • 🛡️ درجه حفاظت: IP40
8,960,000ریال
تعداد
موجود است

توضیحات

معرفی کانکتور پنلی XT90IPW (2+2)

نسخهٔ نری پنلی XT90IPW با پیکربندی 2+2 است و به‌صورت افقی روی PCB نصب می‌شود. نام این مدل در کاتالوگ رسمی آماس XT90PW(2+2)-M است؛ روی بدنه در تصویر کاتالوگ عبارت XT90IPW-M دیده می‌شود. این کالا به‌صورت تکی عرضه می‌شود. کد سفارش در کاتالوگ: XT90PW(2+2)-M.G.Y. ارتفاع پایهٔ لحیم در کاتالوگ 2.8 میلی‌متر است.

ظرفیت جریان و ولتاژ

طبق کاتالوگ رسمی آماس (۲۰۲۶، صفحهٔ ۲۶) جریان نامی پین‌های قدرت 45 آمپر است (با افزایش دمای کمتر از 85 درجهٔ سانتی‌گراد). جریان پین‌های سیگنال 1 آمپر است. برای این مدل روبردی سایز سیم و جریان لحظه‌ای جداگانه‌ای در منابع رسمی اعلام نشده است.

ولتاژ در منابع رسمی یکسان نیست: در صفحهٔ رسمی china-amass.net ولتاژ نامی 150 ولت DC آمده و در کاتالوگ رسمی حداکثر ولتاژ 500 ولت DC نوشته شده است. صفحهٔ china-amass.com ولتاژ تحمل را 600 ولت DC اعلام کرده است. در صورت مغایرت، نسخهٔ اصلی ملاک است. انتخاب کانکتور باید با جریان مصرفی مدار و شرایط دمایی محل نصب هماهنگ باشد.

کنتاکت‌های برنجی با روکش طلا

بخش‌های تماس الکتریکی طبق صفحهٔ رسمی سازنده از برنج / آلیاژ مس با آبکاری طلا ساخته شده‌اند. مقاومت تماس در صفحهٔ china-amass.net برابر ≤1.2 میلی‌اهم آمده است. صفحهٔ china-amass.com مقدار «≤1.2MΩ» را نوشته که با واحد میلی‌اهم همخوان نیست و احتمالاً اشتباه نگارشی است. کیفیت لحیم‌کاری در عملکرد نهایی مؤثر است.

بدنهٔ عایق PA

جنس عایق از پلی‌آمید PA با ردهٔ اشتعال‌پذیری UL94 V-0 است. این رده به رفتار ماده در آزمون اشتعال اشاره دارد و به معنی نسوزبودن کامل محصول نیست. محدودهٔ دمای کاری از منفی ۲۰ تا مثبت ۱۲۰ درجهٔ سانتی‌گراد است. درجهٔ حفاظت در کاتالوگ و صفحهٔ رسمی china-amass.com برابر IP40 است.

اتصال لحیمی روی برد

اتصال به روش لحیم‌کاری روی PCB است. پس از لحیم‌کاری محل اتصال نباید تحت کشش مکانیکی قرار بگیرد.

دفعات اتصال و جداسازی

تعداد دفعات اتصال و جداسازی در کاتالوگ رسمی و صفحهٔ رسمی سازنده ۱۰۰ بار اعلام شده است؛ شرایط استفاده و آلودگی سطح تماس بر عمر عملکردی تأثیر می‌گذارند.

کاربردها

نصب روی PCB برای اتصال قدرت همراه سیگنال؛ به شرط آنکه ولتاژ، جریان و شرایط محیطی با مشخصات سازگار باشد. ساخت Changzhou Amass (چین) است.

پرسش درباره انتخاب کانکتور قدرت را در انجمن سما موتور بپرسید.

جزئیات محصول
CON00233

مشخصات

ولتاژ نامی (ولت)
150
کشور سازنده
چین
رنگ
زرد
تعداد پین
4
نوع نصب
روبردی (PCB)
کد فنی محصول
XT90IPW-22-M
نوع کانکتور
XT90IPW 2+2 نری پنلی
مقاومت تماس
≤1.2 میلی‌اهم
جریان نامی (آمپر)
45
نوع بسته‌بندی
یک عدد
نوع سوکت (AMASS)
نری - Male
ویژگی خاص(AMASS)
ندارد
