کانکتور قدرت XT90I (2+2)-M آماس (AMASS) نری
  • کانکتور قدرت XT90I (2+2)-M آماس (AMASS) نری
  • کانکتور قدرت XT90I (2+2)-M آماس (AMASS) نری
  • کانکتور قدرت XT90I (2+2)-M آماس (AMASS) نری

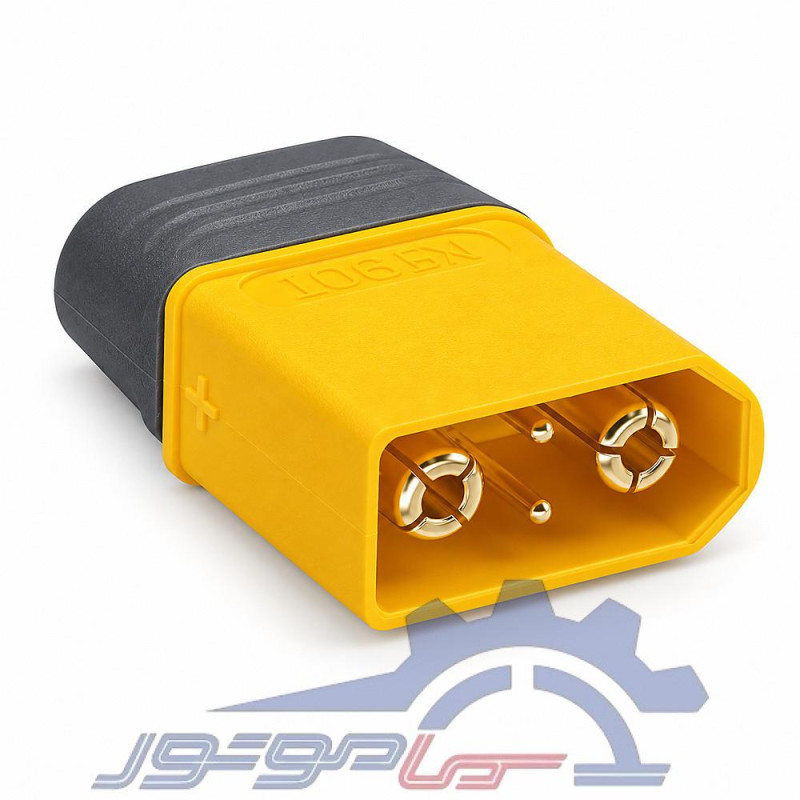

کانکتور قدرت XT90I (2+2)-M آماس (AMASS) نری

CON00241
AMASS
  • 🔌 مدل: XT90I (2+2) نری، یک عدد
  • ⚡ ولتاژ: ۱۵۰ ولت DC نامی (صفحه رسمی) / ۵۰۰ ولت DC حداکثر (کاتالوگ)
  • 🔋 جریان پین قدرت: 45 آمپر (10 AWG)
  • 🔋 جریان پین سیگنال: 1 آمپر (24 AWG)
  • 🧵 سیم: 10 AWG قدرت / 24 AWG سیگنال
  • ✨ کنتاکت: برنج با روکش طلا
  • 🔧 اتصال: لحیمی
  • 🛡️ عایق: پلی‌آمید PA
  • 🔥 اشتعال‌پذیری: UL94 V-0
  • 🌡️ دما: −۲۰ تا +۱۲۰ °C
  • 🔄 دفعات اتصال: ۱۰۰ بار
  • 🛡️ درجه حفاظت: IP40
3,650,000ریال
تعداد
موجود است

توضیحات

معرفی کانکتور نری XT90I (2+2)

این کالا نری XT90I (2+2) است؛ نام آن در کاتالوگ رسمی آماس XT90(2+2)-M است و به‌صورت تکی عرضه می‌شود. جفت کامل جداگانه در فروشگاه موجود است. درپوش پشتی اختیاری در صفحهٔ رسمی سازنده با نام XT90I Rear Cover آمده است. کد سفارش در کاتالوگ: XT90(2+2)-M.G.Y.

ظرفیت جریان و ولتاژ

طبق کاتالوگ رسمی آماس (۲۰۲۶، صفحهٔ ۲۵) جریان نامی پین‌های قدرت 45 آمپر است؛ این رقم با سیم 10 AWG و افزایش دمای کمتر از 85 درجهٔ سانتی‌گراد اعلام شده است. جریان پین‌های سیگنال 1 آمپر و سایز سیم سیگنال در صفحهٔ رسمی 24 AWG است. برای این مدل جریان لحظه‌ای جداگانه‌ای در منابع رسمی اعلام نشده است.

ولتاژ در منابع رسمی یکسان نیست: در صفحهٔ رسمی china-amass.net ولتاژ نامی 150 ولت DC آمده و در کاتالوگ رسمی حداکثر ولتاژ 500 ولت DC نوشته شده است. صفحهٔ china-amass.com ولتاژ تحمل را 600 ولت DC اعلام کرده است. در صورت مغایرت، نسخهٔ اصلی ملاک است. انتخاب کانکتور باید با جریان مصرفی مدار، سایز سیم و شرایط دمایی محل نصب هماهنگ باشد.

کنتاکت‌های برنجی با روکش طلا

بخش‌های تماس الکتریکی طبق صفحهٔ رسمی سازنده از برنج با آبکاری طلا ساخته شده‌اند. مقاومت تماس در صفحهٔ china-amass.net برابر ≤1.2 میلی‌اهم آمده است. صفحهٔ china-amass.com مقدار «≤1.0MΩ» را نوشته که با واحد میلی‌اهم همخوان نیست و احتمالاً اشتباه نگارشی است. کیفیت لحیم‌کاری و اتصال صحیح سیم‌ها در عملکرد نهایی مؤثر است.

بدنهٔ عایق PA

جنس عایق از پلی‌آمید PA با ردهٔ اشتعال‌پذیری UL94 V-0 است. این رده به رفتار ماده در آزمون اشتعال اشاره دارد و به معنی نسوزبودن کامل محصول نیست. محدودهٔ دمای کاری از منفی ۲۰ تا مثبت ۱۲۰ درجهٔ سانتی‌گراد است. درجهٔ حفاظت در کاتالوگ و صفحهٔ رسمی china-amass.com برابر IP40 است.

اتصال لحیمی و سیم سازگار

سیم‌ها به روش لحیم‌کاری متصل می‌شوند. سایز سیم در منابع رسمی برای پین قدرت 10 AWG و برای پین سیگنال 24 AWG است. پس از لحیم‌کاری محل اتصال عایق شود و کشش مستقیم به نقاط لحیم وارد نشود.

دفعات اتصال و جداسازی

تعداد دفعات اتصال و جداسازی در کاتالوگ رسمی و صفحهٔ رسمی سازنده ۱۰۰ بار اعلام شده است؛ شرایط استفاده و آلودگی سطح تماس بر عمر عملکردی تأثیر می‌گذارند.

کاربردها

اتصال قدرت همراه خطوط سیگنال، به شرط آنکه ولتاژ، جریان و شرایط محیطی با مشخصات سازگار باشد. ساخت Changzhou Amass (چین) است.

پرسش درباره انتخاب کانکتور قدرت را در انجمن سما موتور بپرسید.

جزئیات محصول
CON00241

مشخصات

ولتاژ نامی (ولت)
150
کشور سازنده
چین
رنگ
زرد
تعداد پین
4
نوع نصب
بین راهی
کد فنی محصول
XT90I-22-M
نوع کانکتور
XT90I 2+2 نری
مقاومت تماس
≤1.2 میلی‌اهم
جریان نامی (آمپر)
45
نوع بسته‌بندی
یک عدد
نوع سوکت (AMASS)
نری - Male
ویژگی خاص(AMASS)
ندارد
