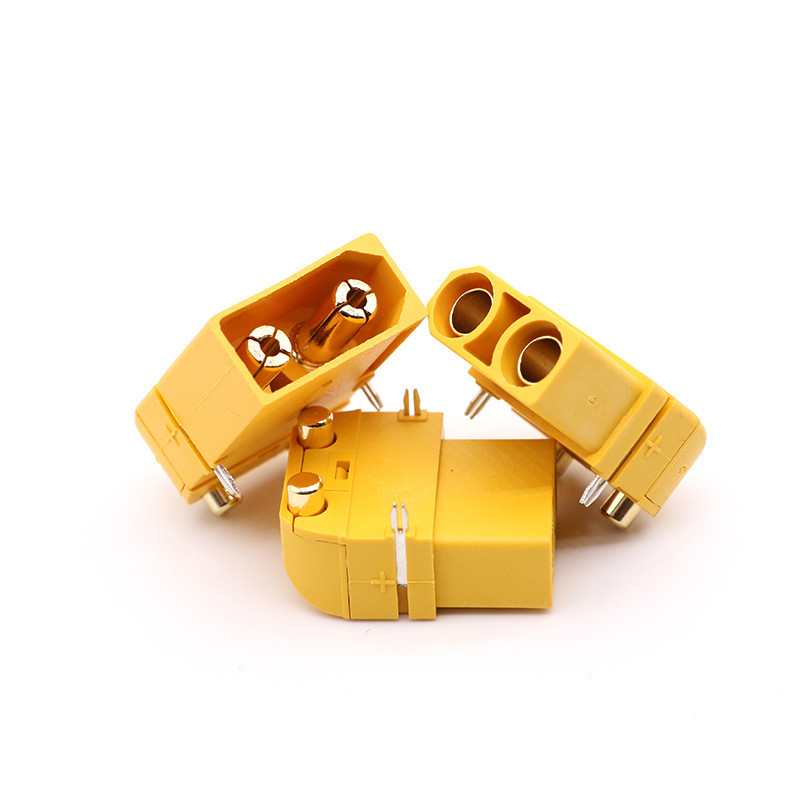

کانکتور قدرت روبردی XT90PW-F آماس (AMASS) دو پین مادگی
  • کانکتور قدرت روبردی XT90PW-F آماس (AMASS) دو پین مادگی
  • کانکتور قدرت روبردی XT90PW-F آماس (AMASS) دو پین مادگی
  • کانکتور قدرت روبردی XT90PW-F آماس (AMASS) دو پین مادگی ابعاد
  • کانکتور قدرت روبردی XT90PW-F آماس (AMASS) دو پین مادگی

کانکتور قدرت روبردی XT90PW-F آماس (AMASS) دو پین مادگی

CON00259
AMASS
  • 🔌 مدل: XT90PW-F مادگی پنلی، یک عدد
  • ⚡ ولتاژ نامی: 500 ولت DC
  • 🔋 جریان پیوسته: 30 آمپر
  • ⚡ جریان لحظه‌ای: 60 آمپر
  • 🧵 سیم: 12 AWG
  • ✨ کنتاکت: برنج با روکش طلا
  • 🔧 اتصال: لحیمی
  • 🛡️ عایق: پلی‌آمید PA
  • 🔥 اشتعال‌پذیری: UL94 V-0
  • 🌡️ دما: −۲۰ تا +۱۲۰ °C
  • 🔄 دفعات اتصال: ۱۰۰۰ بار
3,450,000ریال
تعداد
موجود است

توضیحات

معرفی کانکتور قدرت پنلی XT90PW-F

کانکتور XT90PW-F نسخهٔ مادگی پنلی خانوادهٔ XT90 است و روی بدنه نصب می‌شود.

ظرفیت جریان و ولتاژ

ولتاژ نامی این مدل 500 ولت DC و جریان پیوستهٔ آن 30 آمپر اعلام شده است. جریان لحظه‌ای قابل تحمل 60 آمپر است و نباید به‌عنوان ظرفیت کارکرد دائم در نظر گرفته شود. انتخاب کانکتور باید با جریان مصرفی مدار، سایز سیم و شرایط دمایی محل نصب هماهنگ باشد.

کنتاکت‌های برنجی با روکش طلا

بخش‌های تماس الکتریکی از برنج با روکش طلا ساخته شده‌اند. مقاومت تماسی اعلام‌شده حدود 0.40 میلی‌اهم است. کیفیت لحیم‌کاری و اتصال صحیح سیم‌ها در عملکرد نهایی مؤثر است.

بدنهٔ عایق PA

جنس عایق از پلی‌آمید PA با ردهٔ اشتعال‌پذیری UL94 V-0 است. این رده به رفتار ماده در آزمون اشتعال اشاره دارد و به معنی نسوزبودن کامل محصول نیست. محدودهٔ دمای کاری از منفی ۲۰ تا مثبت ۱۲۰ درجهٔ سانتی‌گراد است.

اتصال لحیمی و سیم سازگار

سیم‌ها به روش لحیم‌کاری متصل می‌شوند. سایز سیم توصیه‌شده 12 AWG است. پس از لحیم‌کاری محل اتصال عایق شود و کشش مستقیم به نقاط لحیم وارد نشود.

دفعات اتصال و جداسازی

تعداد دفعات اتصال و جداسازی توصیه‌شده معمولاً ۱۰۰۰ بار اعلام می‌شود؛ شرایط استفاده و آلودگی سطح تماس بر عمر عملکردی تأثیر می‌گذارند.

کاربردها

اتصال باتری به کنترلر، تغذیه موتور و سیم‌کشی قابل جداسازی سیستم‌های قدرت؛ به شرط آنکه ولتاژ، جریان و شرایط محیطی با مشخصات سازگار باشد. ساخت Changzhou Amass (چین) است.

پرسش درباره انتخاب کانکتور قدرت را در انجمن سما موتور بپرسید.

جزئیات محصول
CON00259

مشخصات

ولتاژ نامی (ولت)
500
کشور سازنده
چین
رنگ
زرد
تعداد پین
2
نوع نصب
روبردی (PCB)
کد فنی محصول
XT90PW-F
نوع کانکتور
XT90PW مادگی پنلی
مقاومت تماس
≤1.2 میلی‌اهم
جریان نامی (آمپر)
45
نوع بسته‌بندی
یک عدد
نوع سوکت (AMASS)
مادگی - Female
ویژگی خاص(AMASS)
ندارد
