کانکتور قدرت روبردی XT30PW-M آماس (AMASS) دو پین نری
  • کانکتور قدرت روبردی XT30PW-M آماس (AMASS) دو پین نری
  • کانکتور قدرت روبردی XT30PW-M آماس (AMASS) دو پین نری
  • کانکتور قدرت روبردی XT30PW-M آماس (AMASS) دو پین نری
  • کانکتور قدرت روبردی XT30PW-M آماس (AMASS) دو پین نری

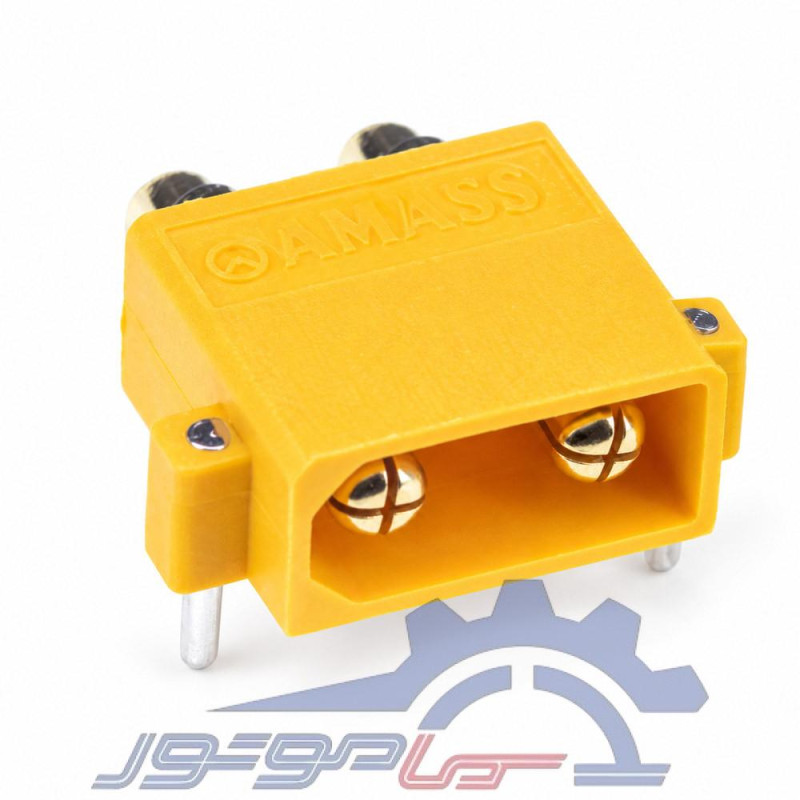

کانکتور قدرت روبردی XT30PW-M آماس (AMASS) دو پین نری

CON00211
AMASS
  • 🔌 مدل: XT30PW-M نری پنلی، یک عدد
  • ⚡ ولتاژ نامی: 500 ولت DC
  • 🔋 جریان پیوسته: 15 آمپر
  • ⚡ جریان لحظه‌ای: 30 آمپر
  • 🧵 سیم: 18 AWG
  • ✨ کنتاکت: برنج با روکش طلا
  • 🔧 اتصال: لحیمی
  • 🛡️ عایق: پلی‌آمید PA
  • 🔥 اشتعال‌پذیری: UL94 V-0
  • 🌡️ دما: −۲۰ تا +۱۲۰ °C
  • 🔄 دفعات اتصال: ۱۰۰۰ بار
1,230,000ریال
تعداد
موجود است

توضیحات

معرفی کانکتور قدرت پنلی XT30PW-M

کانکتور XT30PW-M نسخهٔ نری پنلی خانوادهٔ XT30 است و روی بدنه یا جعبه بسته می‌شود. برای بستن مدار به مادگی سازگار نیاز دارد.

ظرفیت جریان و ولتاژ

ولتاژ نامی این مدل 500 ولت DC و جریان پیوستهٔ آن 15 آمپر اعلام شده است. جریان لحظه‌ای قابل تحمل 30 آمپر است و نباید به‌عنوان ظرفیت کارکرد دائم در نظر گرفته شود. انتخاب کانکتور باید با جریان مصرفی مدار، سایز سیم و شرایط دمایی محل نصب هماهنگ باشد.

کنتاکت‌های برنجی با روکش طلا

بخش‌های تماس الکتریکی از برنج با روکش طلا ساخته شده‌اند. مقاومت تماسی اعلام‌شده حدود 0.70 میلی‌اهم است. کیفیت لحیم‌کاری و اتصال صحیح سیم‌ها در عملکرد نهایی مؤثر است.

بدنهٔ عایق PA

جنس عایق از پلی‌آمید PA با ردهٔ اشتعال‌پذیری UL94 V-0 است. این رده به رفتار ماده در آزمون اشتعال اشاره دارد و به معنی نسوزبودن کامل محصول نیست. محدودهٔ دمای کاری از منفی ۲۰ تا مثبت ۱۲۰ درجهٔ سانتی‌گراد است.

اتصال لحیمی و سیم سازگار

سیم‌ها به روش لحیم‌کاری متصل می‌شوند. سایز سیم توصیه‌شده 18 AWG است. پس از لحیم‌کاری محل اتصال عایق شود و کشش مستقیم به نقاط لحیم وارد نشود.

دفعات اتصال و جداسازی

تعداد دفعات اتصال و جداسازی توصیه‌شده معمولاً ۱۰۰۰ بار اعلام می‌شود؛ شرایط استفاده و آلودگی سطح تماس بر عمر عملکردی تأثیر می‌گذارند.

کاربردها

خروجی باتری و تغذیه تجهیزاتی که کانکتور باید روی بدنه ثابت بماند؛ به شرط آنکه ولتاژ، جریان و شرایط محیطی با مشخصات سازگار باشد. ساخت Changzhou Amass (چین) است.

پرسش درباره انتخاب کانکتور قدرت را در انجمن سما موتور بپرسید.

جزئیات محصول
CON00211

مشخصات

ولتاژ نامی (ولت)
500
کشور سازنده
چین
رنگ
زرد
تعداد پین
2
نوع نصب
روبردی (PCB)
کد فنی محصول
XT30PW-M
نوع کانکتور
XT30PW نری پنلی
مقاومت تماس
≤1.5 میلی‌اهم
جریان نامی (آمپر)
20
نوع بسته‌بندی
یک عدد
نوع سوکت (AMASS)
نری - Male
ویژگی خاص(AMASS)
ندارد
