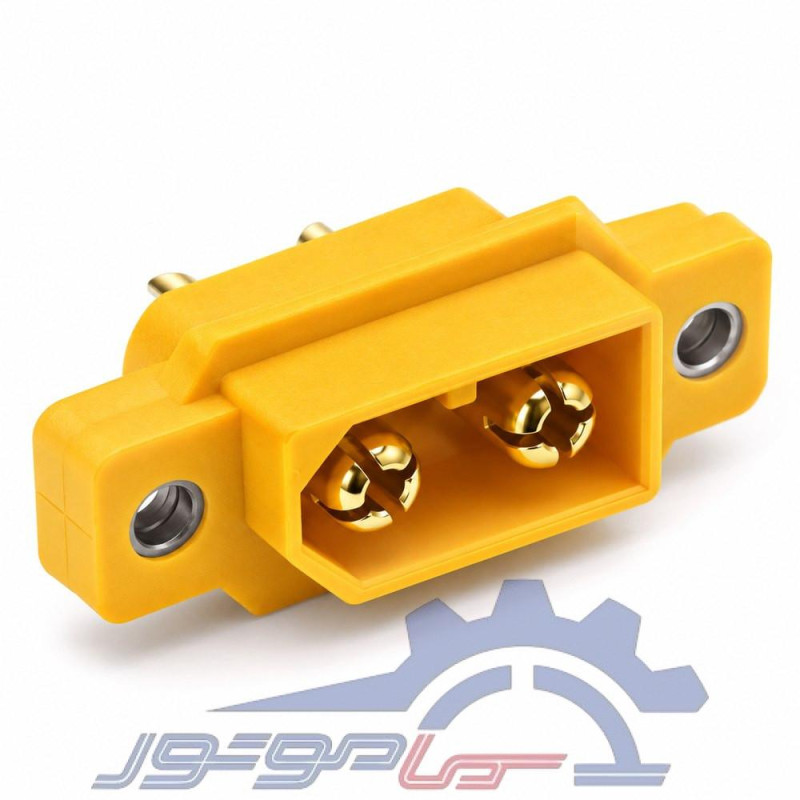

کانکتور قدرت پنلی XT60E-M آماس (AMASS)
  • کانکتور قدرت پنلی XT60E-M آماس (AMASS)
  • کانکتور قدرت پنلی XT60E-M آماس (AMASS) ابعاد فاصله پیچ
  • کانکتور قدرت پنلی XT60E-M آماس (AMASS) پشت
  • کانکتور قدرت پنلی XT60E-M آماس (AMASS) دو پین نری

کانکتور قدرت پنلی XT60E-M آماس (AMASS) دو پین نری

CON00208
AMASS

مدل کانکتور: XT60E-M، نری پنلی، یک عدد
ولتاژ نامی: ۵۰۰ ولت DC
جریان نامی: ۳۰ آمپر
جریان لحظه‌ای: ۶۰ آمپر
سیم پیشنهادی: 12 AWG
جنس کنتاکت: برنج با روکش طلا
روش اتصال سیم: لحیمی
جنس عایق: پلی‌آمید PA
رده اشتعال‌پذیری: UL94 V-0
دمای کاری: منفی ۲۰ تا مثبت ۱۲۰ درجه سانتی‌گراد
دفعات اتصال توصیه‌شده: ۱۰۰۰ بار
مقاومت تماسی: ۰٫۵۵ میلی‌اهم

1,900,000ریال
تعداد
موجود است

توضیحات

کانکتور XT60E-M نسخه نری پنلی خانواده XT60 آماس است. بدنه فلنج دارد و با پیچ روی دیواره جعبه باتری، تابلو یا بدنه دستگاه بسته می‌شود. این کالا یک عدد نری است و برای بستن مدار به یک مادگی سوکتی XT60 نیاز دارد.

ولتاژ نامی ۵۰۰ ولت DC است. جریان نامی ۳۰ آمپر و جریان لحظه‌ای ۶۰ آمپر اعلام شده است. جریان لحظه‌ای را نباید ظرفیت کار دائم گرفت. با سیم 12 AWG، افزایش دما در جریان ۳۰ آمپر حدود ۲۸ درجه گزارش شده است. سیم نازک‌تر، مثل 14 AWG، در همین جریان خیلی گرم‌تر می‌شود.

کنتاکت از برنج با روکش طلا است و مقاومت تماسی حدود ۰٫۵۵ میلی‌اهم است. سیم به پین لحیم می‌شود. عایق از پلی‌آمید PA با رده UL94 V-0 است. این رده نتیجه آزمون اشتعال است و به معنی نسوز بودن کامل قطعه نیست. دمای کاری از منفی ۲۰ تا مثبت ۱۲۰ درجه سانتی‌گراد و تعداد اتصال توصیه‌شده ۱۰۰۰ بار است.

جای نصب باید با ضخامت ورق و فاصله سوراخ‌های فلنج جور باشد. پیچ پیشنهادی نصب M2.5 است. بعد از لحیم، محل اتصال عایق شود و کشش سیم مستقیم به پین نیاید. کاربرد اصلی، خروجی باتری و تغذیه تجهیزاتی است که کانکتور باید روی بدنه ثابت بماند. ساخت Changzhou Amass است.

پرسش درباره انتخاب کانکتور قدرت را در انجمن سما موتور بپرسید.

جزئیات محصول
CON00208

مشخصات

ولتاژ نامی (ولت)
500
کشور سازنده
چین
رنگ
زرد
تعداد پین
2
نوع نصب
فلنج/پنلی
کد فنی محصول
XT60E-M
نوع کانکتور
XT60E-M پنلی نری
مقاومت تماس
≤1.2 میلی‌اهم
جریان نامی (آمپر)
35
نوع بسته‌بندی
یک عدد
نوع سوکت (AMASS)
نری - Male
ویژگی خاص(AMASS)
ندارد
