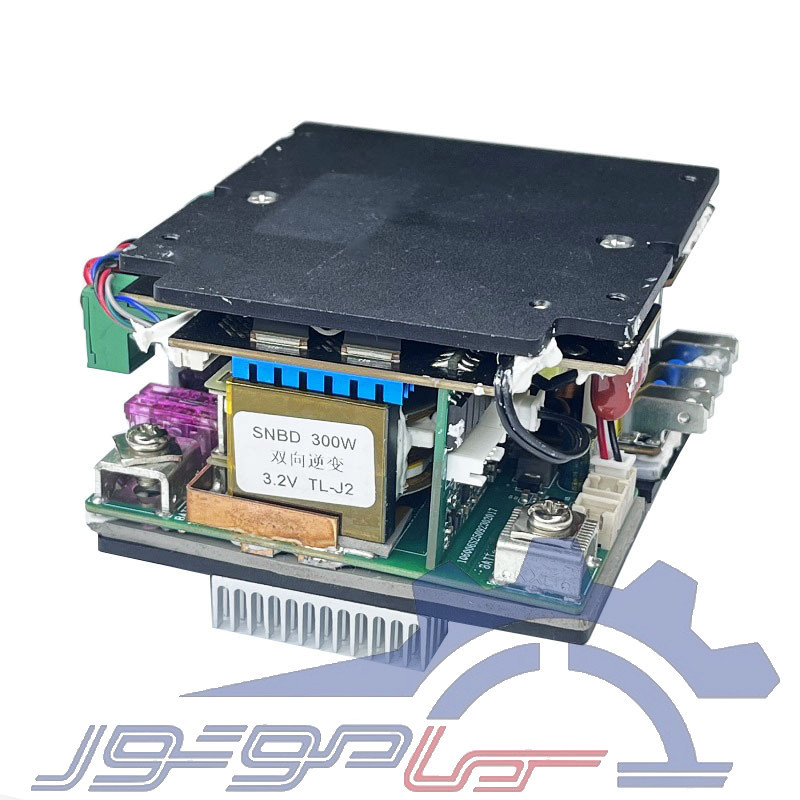

ماژول UPS توان 300 وات:
ماژول UPS با توان 300 وات، راهکاری قدرتمند و هوشمند برای تامین برق اضطراری تجهیزات شماست که با باتری لیتیوم فسفات 3.2 ولت (LiFePO4) بدون نیاز به BMS کار میکند. این ماژول دومنظوره، با قابلیت تبدیل هوشمند، برق مستقیم 3.2 ولت را به 220 ولت متناوب (حالت اینورتر) و برق 220 ولت شهری را به 3.2 ولت (حالت شارژر-رکتیفایر) تبدیل میکند. دستگاه مجهز به فن خنککننده اتوماتیک بوده و جهت ارتقای عملکرد در شرایط کاری سنگین، امکان اتصال فن اکسترنال از طریق پورت XH مجزا در آن تعبیه شده است. ایمنی کاربران و دستگاه با وجود محافظتهای داخلی در برابر اضافهبار خروجی و اضافهولتاژ در پورت باتری، به همراه کانکتور ویژه اتصال ارت، به خوبی تضمین شده است. ویژگی “Soft Start” در لحظه راهاندازی، از تنشهای ناگهانی به مصرفکننده جلوگیری کرده و پورت SW (پین XH) امکان کنترل آسان برای روشن و خاموش کردن ماژول را فراهم میآورد. این ماژول برای توان 300 وات، جریانی در حدود 100 آمپر از باتری دریافت کرده و ماکزیمم جریان خروجی آن 1.3 آمپر در ولتاژ 220 ولت است. برای راهاندازی، کافی است پس از اتصال دقیق باتری، برق شهری را از طریق فیوز اعمال کرده و با اتصال کوتاه پورت SW، سیستم را فعال کنید. این محصول با طراحی مهندسی شده، گزینهای ایدهآل برای سیستمهای برق پشتیبان، دوربینهای مداربسته، تجهیزات شبکه و پروژههای الکترونیکی است که نیازمند پایداری در عملکرد و ایمنی بالا هستند. این ماژول با ترکیبی از کارایی در تبدیل ولتاژ و سیستمهای حفاظتی پیشرفته، نگرانی شما را از بابت قطع ناگهانی برق به طور کامل برطرف میسازد. کیفیت ساخت بالا و رعایت استانداردهای حفاظتی، این محصول را به انتخابی مطمئن برای کاربردهای حساس و دقیق تبدیل کرده است. در نهایت، سادگی در نصب و هوشمندی در مدیریت انرژی، این ماژول را به ابزاری حرفهای برای حرفهایها بدل نموده است.
ویژگی ها و مشخصات:
- مناسب برای باتری لیتیوم فسفات 3.2 ولت
- بدون نیاز به اتصال BMS
- تبدیل 3.2VDC به 220VAC
- تبدیل 220VAC به 3.2VDC برای شارژ باتری
- فن خنککننده اتوماتیک
- قابلیت اتصال فن اضافی خارجی
- دارای پورت XH دو پین برای فن اکسترنال
- دارای پورت XH دو پین تحت عنوان SW برای روشن/خاموش کردن ماژول
- Soft Start در خروجی هنگام راهاندازی
- محافظت اضافهولتاژ در پورت باتری
- محافظت اضافهبار در خروجی
- دارای کانکتور اتصال ارت برای ایمنی بیشتر
توضیح عملکرد:
این ماژول در دو حالت اصلی کار میکند:
1)حالت اینورتر:
در این حالت، ولتاژ 3.2 ولت DC باتری را دریافت کرده و آن را به 220 ولت AC تبدیل میکند تا بتوان از آن برای تغذیه مصرفکنندههای شهری استفاده کرد.
2) حالت شارژر :
زمانی که برق شهر 220VAC وصل باشد، ماژول میتواند ولتاژ را به 3.2VDC تبدیل کرده و باتری LiFePO4 را شارژ کند.
نکات مهم نصب و راهاندازی :
برای راهاندازی اولیه ماژول، لطفاً مراحل زیر را با دقت انجام دهید:
1.ابتدا باتری را به درستی و با دقت متصل کنید.
2.سپس برق شهری را اعمال کنید.
3.در نهایت، پورت SW را که برای روشن و خاموش کردن ماژول است، اتصال کوتاه کنید تا ماژول روشن شود.
توجه: رعایت ترتیب اتصال در روشنسازی اولیه اهمیت زیادی دارد و از آسیب احتمالی به ماژول جلوگیری میکند.
کاربردها:
- UPS خانگی
- سیستم روشنایی اضطراری
- تجهیزات شبکه و مودم
- دوربین مداربسته
- پروژههای DIY
- سیستمهای برق پشتیبان
- تابلوهای کنترلی سبک
- تجهیزات کممصرف 220 ولت
هشدار و توصیه ایمنی :
- اتصال باتری باید دقیق و صحیح انجام شود.
- استفاده از فیوز مناسب در مسیر ورودی الزامی است.
- به دلیل جریان بالای باتری، از کابل مناسب و ضخیم استفاده شود.
- از اتصال نادرست قطبها خودداری کنید.
- در زمان نصب اولیه، ترتیب راهاندازی را حتماً رعایت کنید.
- در صورت استفاده طولانیمدت با بار بالا، تهویه مناسب در نظر بگیرید.
