    ماژول محافظ باتری لیتیوم فسفات
    • ماژول محافظ باتری لیتیوم فسفات
    • ماژول BMS لیتیوم فسفات
    • برد BMS 2.5 آمپر

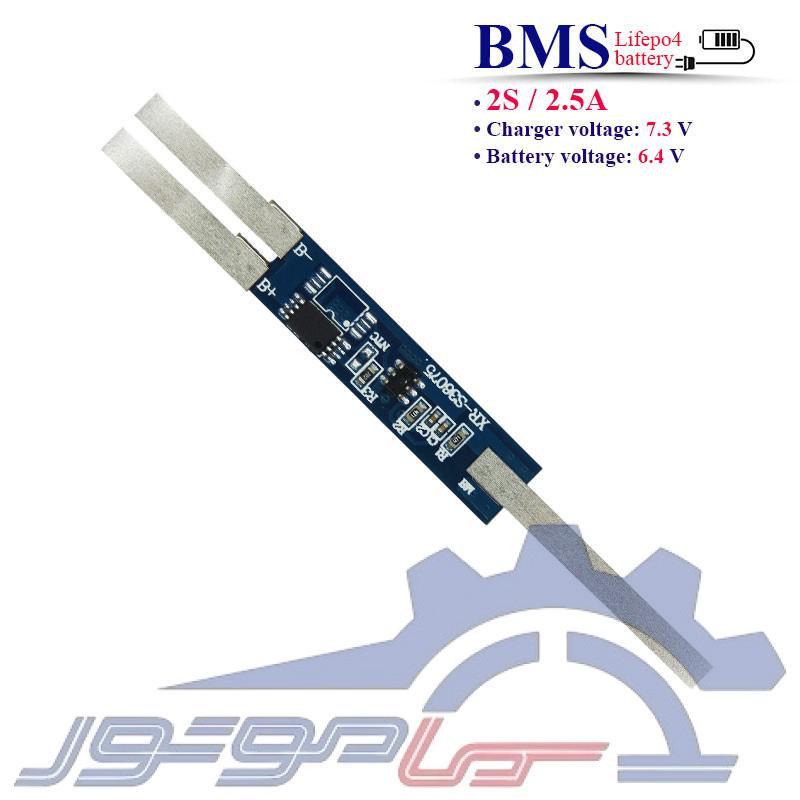

    ماژول محافظ شارژ باتری لیتیوم فسفات 2 سل 2.5 آمپر

    BMS00245
    • برد محافظ باتری لیتیوم فسفات 2 سل
    • حداکثر جریان کاری مداوم: 2.5 آمپر
    • ولتاژ کاری:6.4 ولت
    • حداکثر ولتاژ شارژر:7.3 ولت
    • پورت شارژر: مشترک با خروجی
    • تعداد ماسفت: 1
    • محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
    930,000ریال
    تعداد
    0 رأی
    موجود است

    توضیحات

    📌 ماژول محافظ شارژ باتری لیتیوم فسفات 2 سل 2.5 آمپر 🔋

    ماژول محافظ شارژ باتری لیتیوم فسفات 2 سل 2.5 آمپر (BMS) برای حفاظت و مدیریت پک های باتری لیتیوم فسفات 2 سل طراحی شده است. این برد با ولتاژ کاری 6.4 ولت و حداکثر ولتاژ شارژ 7.3 ولت، شارژ و دشارژ باتری را کنترل کرده و از پک در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و جریان بیش از حد محافظت میکند. وجود 1 عدد ماسفت در ساختار این ماژول، آن را برای پک های باتری با جریان کاری 2.5 آمپر مناسب کرده و امکان کنترل جریان در مدار را فراهم میکند.

    🧩 ویژگی ها:

    • مناسب برای پک باتری لیتیوم فسفات 2 سل
    • حداکثر جریان کاری مداوم: 2.5 آمپر
    • ولتاژ کاری: 6.4 ولت
    • حداکثر ولتاژ شارژ: 7.3 ولت
    • دارای پورت مشترک شارژ و دشارژ
    • مجهز به 1 عدد ماسفت
    • محافظت در برابر شارژ بیش از حد
    • محافظت در برابر دشارژ بیش از حد
    • محافظت در برابر جریان بیش از حد
    • محافظت در برابر اتصال کوتاه

    🔧 کاربردها:

    • پک باتری لیتیوم فسفات 2 سل
    • تجهیزات الکترونیکی کم مصرف
    • منابع تغذیه قابل شارژ
    • تجهیزات روشنایی
    • پروژه های ساخت پک باتری
    • دستگاه های باتری محور
    • تجهیزات کنترلی
    • سیستم های ذخیره انرژی کوچک

    ⚠️ نکات مهم:

    • BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion  را برای باتری های LiFePO4 استفاده نکنید.)
    • سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
    • از باز کردن یا تغییر اجزای BMSخودداری کنید.
    • تماس با هسته باتری یا نوار نیکل ممنوع است.
    • اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
    • استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
    • حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
    • باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
    • هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
    • هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
    • از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.

    📐دستورالعمل سیم کشی:

    • اتصال -B:سیم منفی از قطب منفی باتری اول به -B وصل شود.
    • اتصال BM:  قطب مثبت باتری اول و قطب منفی باتری دوم به BM وصل می شود.
    • اتصال +B: قطب مثبت باتری دوم به +B وصل شود.
    🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

    🧾 جمع بندی:

    این برد محافظ 2 سل 2.5 آمپر، راهکاری مناسب برای حفاظت از پک های لیتیوم فسفات با جریان پایین است. مدار حفاظتی آن به کنترل بهتر شارژ و دشارژ و افزایش ایمنی باتری کمک میکند.



    ADM_04

    جزئیات محصول
    BMS00245

    مشخصات

    نوع کالا
    برد محافظ باتری لیتیومی
    رنج جریان
    کمتر از 10 آمپر
    وضعیت قطعه
    نو
    وزن (گرم)
    0.77 گرم
    محافظت اضافه جریان
    دارد
    سنسور دما
    ندارد (قابلیت نصب سنسور)
    نوع باتری
    لیتیوم فسفات
    ولتاژ باتری(V)
    6.4
    کانکتور بالانس(پین)
    3
    تعداد MOSFET
    1
    تعداد سل:
    2 سل
    پورت شارژر و خروجی
    مشترک
    رنج ولتاژ
    1 الی 10 ولت
    بالانسر
    Passive
