    برد محافظ باتری 17 سل60 آمپر
    • برد محافظ باتری 17 سل60 آمپر
    • ماژول مدیریت باتری 17 سل
    • محافظ جریان 60 آمپر باتری
    • BMS 17S 60A

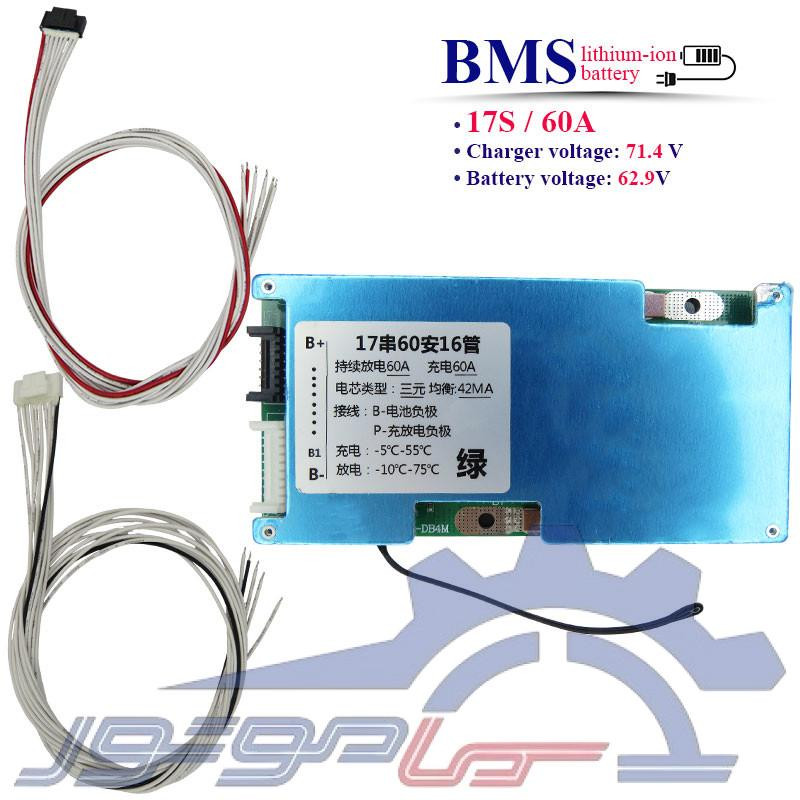

    ماژول محافظ شارژ باتری لیتیوم یون 17 سل 60 آمپر

    BMS00346
    • برد محافظ باتری لیتیوم یون 17 سل
    • حداکثر جریان کاری مداوم: 60 آمپر
    • ولتاژ کاری:62.9 ولت
    • حداکثر ولتاژ شارژ:71.4 ولت
    • پورت شارژر: مشترک با خروجی (-P)
    • ایجاد تعادل بین سلول‌ها
    • تعداد ماسفت: 16
    • محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
    • دارای سنسور دما
    56,000,000ریال
    تعداد
    موجود است

    توضیحات

    📌ماژول محافظ شارژ باتری لیتیوم یون 17 سل 60 آمپر 🔋

    ماژول محافظ شارژ باتری لیتیوم یون 17 سل 60 آمپر (BMS) برای حفاظت و مدیریت دقیق پک های باتری لیتیومی طراحی شده است. این برد با پشتیبانی از جریان کاری 60 آمپر و ولتاژ کاری 62.9 ولت، عملکردی پایدار در فرآیند شارژ و دشارژ باتری ارائه میدهد. ولتاژ شارژ 71.4 ولت متناسب با پک های لیتیوم یون 17 سل بوده و امکان شارژ ایمن سلول ها را فراهم میکند. بهره گیری از 16 عدد ماسفت در طراحی این برد، موجب کنترل مناسب جریان، کاهش افت عملکرد و افزایش پایداری مدار در شرایط کاری مختلف میشود. این BMS از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، جریان اضافه و اتصال کوتاه محافظت کرده و با استفاده از سنسور دما، وضعیت حرارتی برد و پک باتری را تحت کنترل قرار میدهد. همچنین سیستم بالانس سلول ها به توزیع یکنواخت ولتاژ بین سلول ها و بهبود عملکرد کلی پک کمک میکند.

    🧩ویژگی ها :

    • طراحی شده برای پک های باتری لیتیوم یون 17 سل
    • پشتیبانی از جریان کاری مداوم تا 60 آمپر
    • استفاده از 16 عدد ماسفت
    • سازگار با ولتاژ کاری 62.9 ولت و ولتاژ شارژ 71.4 ولت
    • دارای سیستم بالانس سلول ها برای افزایش پایداری پک
    • مجهز به سنسور دما جهت پایش شرایط حرارتی
    • حفاظت کامل در برابر شارژ و دشارژ بیش از حد
    • محافظت در برابر اتصال کوتاه و اضافه جریان
    • عملکرد مطمئن در شرایط کاری مداوم
    • مناسب برای ساخت و تعمیر پک های باتری لیتیومی

    🔧 کاربرد ها:

    • پک های باتری لیتیوم یون 17 سل
    • سیستم های ذخیره انرژی خانگی و نیمه صنعتی
    • پروژه های ساخت پک باتری سفارشی
    • سیستم های برق اضطراری (UPS)
    • تجهیزات الکترونیکی با تغذیه باتری
    • منابع تغذیه DC
    • پروژه های رباتیک و اتوماسیون
    • تجهیزات کنترلی و صنعتی
    ماژول محافظ شارژ باتری لیتیوم یون 17 سل 60 آمپر

    ⚠️ نکات مهم:

    • BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
    • سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
    • از باز کردن یا تغییر اجزای BMSخودداری کنید.
    • تماس با هسته باتری یا نوار نیکل ممنوع است.
    • اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
    • استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
    • حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
    • باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
    • هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
    • هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
    • از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.

    📐 دستورالعمل سیم کشی:

    • اتصال کابل 18 پین: به طوریکه کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
    • اتصال -B: سیم منفی از قطب منفی سلول اول (پایینترین ولتاژ) به -B وصل شود.
    • اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
    • اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
    • ......
    • اتصال B16+: نقطه اتصال بین سلول شانزدهم و هفدهم به B16+ وصل شود.
    • اتصال +B: سر مثبت سل آخر به +B وصل شود.
    🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

    🧾 جمع بندی:

    ماژول محافظ باتری لیتیوم یون 17 سل 60 آمپر (BMS) یک انتخاب مناسب برای حفاظت و مدیریت پک های باتری لیتیومی با جریان متوسط است. این برد با ولتاژ کاری 62.9 ولت، ولتاژ شارژ 71.4 ولت و 16 عدد ماسفت، عملکردی پایدار در کنترل شارژ و دشارژ باتری ارائه میدهد. وجود سیستم بالانس سلول ها، سنسور دما و حفاظت در برابر اضافه جریان، اتصال کوتاه، شارژ و دشارژ بیش از حد، موجب افزایش ایمنی و عملکرد مطمئن این ماژول در کاربردهای مختلف میشود. این محصول گزینه ای مناسب برای ساخت پک های باتری، سیستم های ذخیره انرژی و تجهیزات الکترونیکی مبتنی بر باتری لیتیوم یون است.

    ADM_04
    جزئیات محصول
    BMS00346

    مشخصات

    نوع کالا
    برد محافظ باتری لیتیومی
    وضعیت قطعه
    نو
    وزن (گرم)
    110گرم
    محافظت اضافه جریان
    دارد
    دمای شارژ
    5°C+55°C-
    دمای دشارژ
    10°C+75°C-
    ابعاد
    9.5*63.2*131 میلیمتر
    جریان(A)
    60
    سنسور دما
    دارد
    نوع باتری
    لیتیوم یون
    ولتاژ باتری(V)
    62.9
    کانکتور بالانس(پین)
    18
    تعداد MOSFET
    16
    تعداد سل:
    17 سل
    جریان بالانسر
    42 میلی آمپر
    پورت شارژر و خروجی
    مشترک
    رنج ولتاژ
    51 الی 120 ولت
    رنج جریان
    30 الی 60 آمپر
    بالانسر
    Passive
