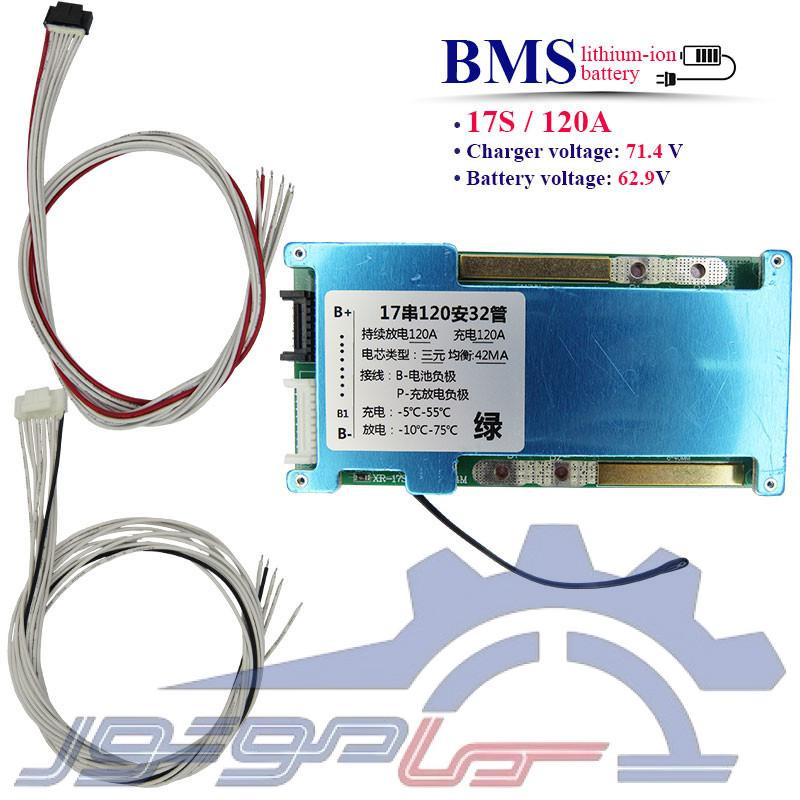

📌 ماژول محافظ شارژ باتری لیتیوم یون 17 سل 120 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 17 سل 120 آمپر (BMS) برای مدیریت پک های باتری پرتوان و کنترل ایمن فرآیند شارژ و مصرف طراحی شده است. این برد با پشتیبانی از جریان کاری مداوم 120 آمپر و ولتاژ کاری 62.9 ولت، امکان استفاده در سیستم های نیازمند توان بالا را فراهم میکند. ولتاژ شارژ 71.4 ولت متناسب با ساختار باتری های لیتیوم یون 17 سل تنظیم شده است. بهره گیری از 32 عدد ماسفت در مدار، باعث کنترل بهتر عبور جریان و افزایش پایداری عملکرد در شرایط کاری سنگین میشود. این BMS دارای سیستم حفاظت در برابر شارژ بیش از حد، دشارژ بیش از حد، جریان اضافه و اتصال کوتاه بوده و با وجود سنسور دما، امکان بررسی وضعیت حرارتی پک را فراهم میسازد. همچنین قابلیت ایجاد تعادل بین سلول ها به حفظ هماهنگی عملکرد سلول های باتری کمک میکند.
🧩 ویژگی ها :
- مناسب برای پک های لیتیوم یون 17 سل با جریان بالا
- پشتیبانی از جریان کاری مداوم تا 120 آمپر
- دارای ساختار قدرتمند با 32 عدد ماسفت
- مناسب برای کاربردهای پرمصرف و توان بالا
- سازگار با ولتاژ کاری 62.9 ولت و شارژ 71.4 ولت
- دارای پورت شارژ مشترک با خروجی (-P)
- مجهز به سیستم ایجاد تعادل بین سلول های باتری
- دارای سنسور دما برای کنترل شرایط حرارتی
- حفاظت در برابر اتصال کوتاه و جریان غیرمجاز
- طراحی شده برای افزایش ایمنی و پایداری پک باتری
🔧 کاربردها:
- پک های باتری لیتیوم یون پرقدرت
- سیستم های ذخیره انرژی صنعتی
- تجهیزات برقی با نیاز به جریان بالا
- پروژههای باتری سفارشی حرفه ای
- وسایل نقلیه و تجهیزات الکتریکی
- منابع تغذیه DC با توان بالا
- سیستم های برق اضطراری (UPS)
- تجهیزات صنعتی قابل تغذیه با باتری
⚠️نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- هیتسینک فلزی BMS دارای لایه اکسید است که در صورت آسیب رساندن، رسانا خواهد شد.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 18 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B16+: نقطه اتصال بین سلول شانزدهم و هفدهم به B16+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 17 سل 120 آمپر (BMS) یک برد تخصصی برای کنترل و حفاظت پک های باتری با توان بالا است. این محصول با ولتاژ کاری 62.9 ولت، ولتاژ شارژ 71.4 ولت و جریان کاری مداوم 120 آمپر، برای مدیریت دقیق شارژ و دشارژ باتری های لیتیوم یون طراحی شده است. استفاده از 32 عدد ماسفت باعث افزایش توانایی کنترل جریان و بهبود عملکرد مدار میشود. وجود حفاظت های داخلی، سنسور دما و قابلیت تعادل سلول ها، این ماژول را به گزینه ای مناسب برای سیستم های انرژی، تجهیزات صنعتی و پروژه های باتری پرتوان تبدیل کرده است.
