    برد محافظ باتری لیتیومی
    • برد محافظ باتری لیتیومی
    • برد حفاظت پک باتری LiFePO4
    • bms 60a
    • BMS 17S 60A

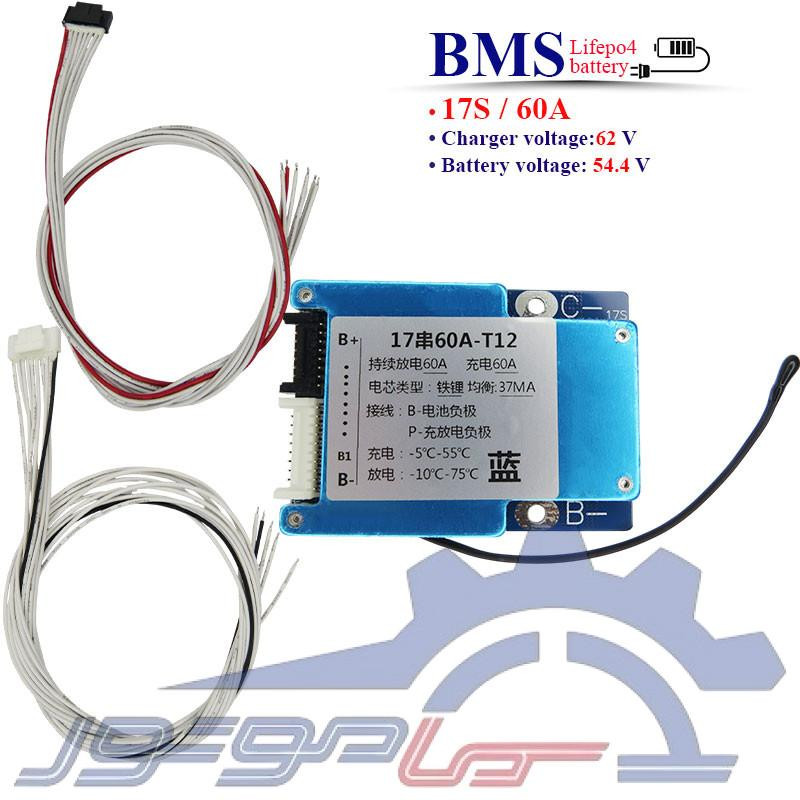

    ماژول محافظ شارژ باتری لیتیوم فسفات 17 سل 60 آمپر

    BMS00350
    • برد محافظ باتری لیتیوم فسفات 17 سل
    • حداکثر جریان کاری مداوم: 60 آمپر
    • ولتاژ کاری:54.4 ولت
    • حداکثر ولتاژ شارژر:62 ولت
    • پورت شارژر: مشترک با خروجی (-C)
    • ایجاد تعادل بین سلول‌ها
    • تعداد ماسفت: 12 عدد
    • محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
    • دارای سنسور دما
    62,600,000ریال
    تعداد
    0 رأی
    موجود است

    توضیحات

    📌 ماژول محافظ شارژ باتری لیتیوم فسفات 17 سل 60 آمپر 🔋

    ماژول محافظ شارژ باتری لیتیوم فسفات 17 سل 60 آمپر (BMS) برای مدیریت و حفاظت پک های باتری LiFePO4 در سیستم های پرتوان طراحی شده است. این برد با قابلیت عبور جریان کاری تا 60 آمپر و ولتاژ کاری 54.4 ولت، کنترل مطمئن فرآیند شارژ و دشارژ سلول ها را فراهم میکند. ولتاژ شارژ 62 ولت متناسب با ساختار باتری های لیتیوم فسفات بوده و برای پک های 17 سل مورد استفاده قرار میگیرد. این BMS با استفاده از 12 عدد ماسفت، توانایی کنترل بهتر مسیر جریان و عملکرد پایدار مدار را دارد. سیستم حفاظتی داخلی، باتری را در برابر شارژ بیش از حد، دشارژ بیش از حد، جریان اضافی و اتصال کوتاه محافظت میکند. همچنین وجود سنسور دما امکان بررسی شرایط حرارتی پک و افزایش ایمنی عملکرد را فراهم میسازد.

    🧩 ویژگی ها:

    • مناسب برای پک های باتری لیتیوم فسفات 17 سل
    • پشتیبانی از جریان کاری بالا تا 60 آمپر
    • طراحی شده برای سیستم های نیازمند توان خروجی بیشتر
    • دارای 12 عدد ماسفت
    • سازگار با ولتاژ کاری 54.4 ولت و ولتاژ شارژ 62 ولت
    • دارای سیستم حفاظتی چندلایه برای افزایش اطمینان مدار
    • مجهز به سنسور دما جهت کنترل شرایط حرارتی
    • مناسب برای عملکرد طولانی در تجهیزات ذخیره انرژی
    • کاهش احتمال آسیب به سلول ها هنگام شرایط غیرعادی
    • ساختار مناسب برای پروژه های حرفه ای باتری لیتیومی

    🔧 کاربردها:

    • سیستم های ذخیره انرژی خورشیدی و صنعتی
    • پک های باتری پرتوان LiFePO4
    • تجهیزات برق اضطراری و پشتیبان
    • سیستم های تغذیه DC با توان بالا
    • پروژه های باتری سفارشی مهندسی
    • تجهیزات الکتریکی قابل حمل با مصرف بالا
    • منابع تغذیه صنعتی و ذخیره انرژی
    • پروژه های اتوماسیون و کنترل انرژی

    ⚠️ نکات مهم:

    • هرگز از BMS لیتیوم یون برای پک لیتیوم فسفات استفاده نکنید. زیرا ولتاژ کاری متفاوت است.
    • از ضربه زدن یا وارد کردن فشار به برد BMS پرهیز کنید.
    • BMS را باز نکنید و در ساختار آن تغییر ایجاد نکنید.
    • هیتسینک فلزی برد را خراش ندهید یا آسیب نزنید؛ خطر رسانا شدن وجود دارد. همچنین هیتسینک BMS نباید مستقیماً به سلول ها متصل شود.
    • تماس مستقیم BMSبا نوار نیکل یا هسته سلول ممنوع است.
    • ترتیب اتصال سیم های B0 تا B+ را کاملاً رعایت کنید؛ هرگونه اشتباه منجر به سوختن مدار خواهد شد.
    • استفاده از دو BMS به صورت سری یا موازی ممنوع است.
    • از اتصال اشتباه سیم ها خودداری کنید؛ ترتیب سیم کشی باید دقیق باشد.
    • تمام سلول ها باید از یک مدل، با ظرفیت و ولتاژ برابر باشند.
    • از ترکیب سلول های قدیمی و جدید یا برندهای مختلف در یک پک باتری اجتناب کنید.
    • در لحیم کاری، از گرم شدن بیش از حد سلولها جلوگیری کنید.
    • در زمان نصب، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید.
    • از تماس BMS با آب و رطوبت خودداری کنید؛ خطر اتصال کوتاه وجود دارد.
    • باتری را فقط در محدوده دمای مجاز شارژ و دشارژ کنید؛ شارژ در دمای زیر صفر مجاز نیست.
    • حتماً از سنسور دما (NTC) برای پایش دمای پک استفاده کنید.
    • پس از نصب، از عملکرد صحیح بالانسر، حفاظت در برابر ولتاژ بالا و قطع تخلیه پایین اطمینان حاصل کنید.

    📐 دستورالعمل سیم کشی:

    • اتصال کابل 10 و 8 پین به طوری که کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
    • اتصال -B: سیم منفی از قطب منفی سلول اول (پایینترین ولتاژ) به -B وصل شود.
    • اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
    • اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
    • ......
    • اتصال B16+: نقطه اتصال بین سلول شانزدهم و هفدهم به B16+ وصل شود.
    • اتصال +B: سر مثبت سل آخر به +B وصل شود.
    🚨 نکته: ترتیب اتصال سیم ها باید کاملاً صحیح باشد تا از آسیب دیدن BMS جلوگیری شود.

    🧾 جمع بندی:
    ماژول محافظ باتری لیتیوم فسفات 17 سل 60 آمپر (BMS) یک برد تخصصی برای کنترل و حفاظت پک های LiFePO4 با توان بالاتر است. این ماژول با جریان کاری 60 آمپر و ولتاژ کاری 54.4 ولت، مدیریت ایمن شارژ و دشارژ باتری را انجام میدهد. بهره گیری از 12 عدد ماسفت باعث کنترل بهتر جریان و افزایش پایداری مدار در شرایط کاری مختلف می شود. این محصول با داشتن سیستم های حفاظتی داخلی و سنسور دما، گزینه ای مناسب برای سیستم های ذخیره انرژی، پروژه های صنعتی و کاربردهای پرمصرف باتری محسوب میشود.

    ADM_04
    جزئیات محصول
    BMS00350

    مشخصات

    نوع کالا
    برد محافظ باتری لیتیومی
    رنج جریان
    30 الی 60 آمپر
    وضعیت قطعه
    نو
    وزن (گرم)
    80.69
    محافظت اضافه جریان
    دارد
    دمای شارژ
    5°C+55°C-
    دمای دشارژ
    10°C+75°C-
    ابعاد
    12.7*56*78 میلیمتر
    جریان(A)
    60
    سنسور دما
    دارد
    نوع باتری
    لیتیوم فسفات
    ولتاژ باتری(V)
    54.4
    کانکتور بالانس(پین)
    18
    تعداد سل:
    17 سل
    جریان بالانسر
    37 میلی آمپر
    رنج ولتاژ
    21 الی 50 ولت
    بالانسر
    Passive
