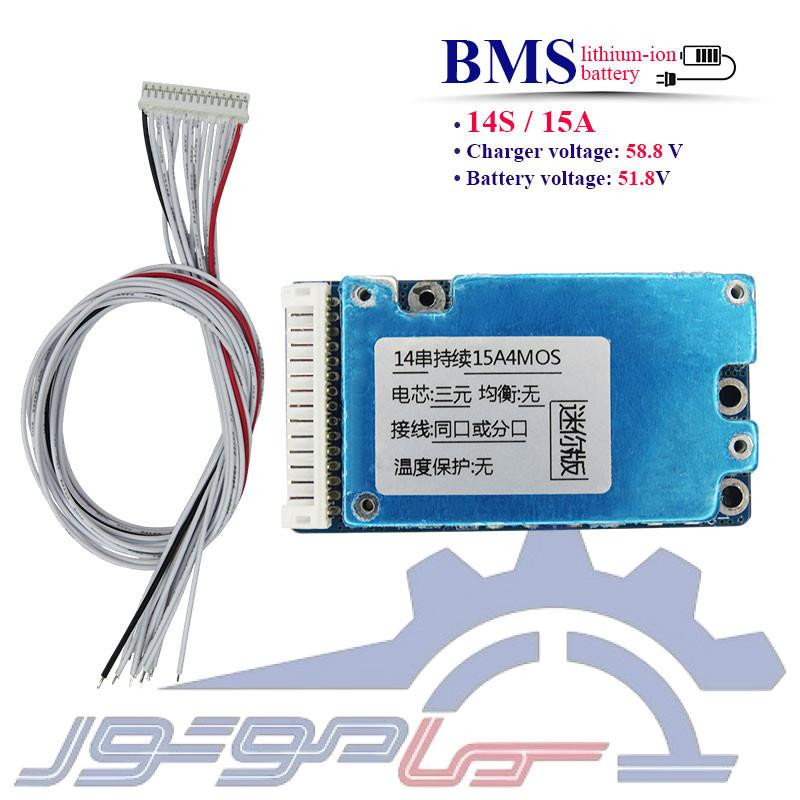

    ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر پورت مشترک/مجزا

    BMS00336
    • برد محافظ باتری لیتیوم یون (BMS)
    • تعداد سلول: 14S
    • جریان کاری مداوم: 15 آمپر
    • ولتاژ کاری: 51.8 ولت
    • ولتاژ شارژ: 58.8 ولت
    • سیستم بالانس سلول‌ها: دارد
    • پورت شارژ: مشترک با خروجی (-C) و یا مجزا (-P)
    • تعداد ماسفت: 4 عدد
    • کابل ارتباطی: 15 سیم (15P)
    • حفاظت‌ها: شارژ/دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
    23,350,000ریال
    تعداد
    موجود است

    توضیحات

    📌ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر پورت مشترک/مجزا🔋

    ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر (BMS) جهت کنترل و حفاظت دقیق پک‌های باتری لیتیومی طراحی شده است. این برد با جریان کاری 15 آمپر و ولتاژ کاری 51.8 ولت، عملکرد پایدار در فرآیند شارژ و دشارژ سلول‌ها را فراهم می‌نماید. ولتاژ شارژر این ماژول 58.8 ولت بوده و متناسب با ساختار 14 سل لیتیوم یون تنظیم شده است.این BMS به منظور حفاظت از سلول‌های باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، جریان غیرمجاز و اتصال کوتاه به کار می‌رود، تعداد ماسفت‌های استفاده شده در این برد 4 عدد می‌باشد که نقش کلیدی در کنترل جریان و افزایش پایداری عملکرد مدار دارند. قابلیت پشتیبانی از پورت مشترک یا مجزا، امکان انطباق با انواع روش‌های سیم‌کشی را فراهم می‌سازد، این ماژول برای استفاده در پک‌های باتری 14 سل لیتیوم یون طراحی شده و در سیستم‌های مبتنی بر باتری، پروژه‌های صنعتی و کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد. استفاده از این برد موجب افزایش ایمنی، پایداری عملکرد و بهبود عمر مفید پک باتری می‌گردد.

    🧩 ویژگی‌ها :

    • طراحی مناسب برای کنترل دقیق پک‌های باتری 14 سل لیتیوم یون
    • پشتیبانی از جریان کاری تا 15 آمپر با عملکرد پایدار
    • قابلیت انتخاب ساختار پورت مشترک یا مجزا بر اساس نوع سیم‌کشی
    • استفاده از 4 عدد ماسفت برای کنترل جریان و عملکرد سوئیچینگ
    • واکنش سریع در برابر خطاهای الکتریکی و شرایط غیرعادی مدار
    • مدیریت دقیق فرآیند شارژ با حفظ تعادل عملکرد سلول‌ها در مدار
    • مناسب برای سیستم‌های کم‌مصرف و پروژه‌های سبک باتری لیتیومی
    • طراحی فشرده با تمرکز بر راندمان و کاهش تلفات انرژی
    • بهینه‌سازی شده برای افزایش ایمنی در استفاده طولانی‌مدت
    • قابلیت اطمینان بالا در کاربردهای مداوم و پیوسته

    🔧 کاربردها:

    • استفاده در پک‌های باتری لیتیوم یون 14 سل با جریان پایین
    • پروژه‌های الکترونیکی سبک و مدارهای کنترلی
    • ساخت پاوربانک‌های صنعتی و سفارشی
    • سیستم‌های روشنایی اضطراری کم‌مصرف
    • تجهیزات قابل حمل با مصرف انرژی محدود
    • پروژه‌های آموزشی و تحقیقاتی مرتبط با باتری
    • مدارهای تغذیه DC با ولتاژ متوسط
    • استفاده در تجهیزات مبتنی بر باتری
    • سیستم‌های ذخیره انرژی سبک و کم‌ظرفیت
    • پروژه‌های DIY و نمونه‌سازی مدارهای باتری
    ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر پورت مشترک/مجزا

    ⚠️نکات مهم :

    • BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4را برای باتری های Li-ion استفاده نکنید.)
    • سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
    • از باز کردن یا تغییر اجزای BMSخودداری کنید.
    • هیتسینک فلزی BMS دارای لایه اکسید است که در صورت آسیب رساندن، رسانا خواهد شد.
    • تماس با هسته باتری یا نوار نیکل ممنوع است.
    • اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
    • استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
    • حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
    • باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
    • هنگام لحیم‌کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
    • هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
    • از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.

    📐دستورالعمل سیم کشی:

    • اتصال کابل 14 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
    • اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
    • اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
    • اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
    • ......
    • اتصال B12+: نقطه اتصال بین سلول دوازدهم و سیزدهم به B12+ وصل شود.
    • اتصال +B:سر مثبت سل آخر به +B وصل شود.
    🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

    🧾 جمع‌بندی:

    ماژول محافظ باتری لیتیوم یون 14 سل 15 آمپر (BMS) یک راهکار مناسب برای کنترل و حفاظت دقیق پک‌های باتری لیتیومی در کاربردهای مختلف است. این برد با پشتیبانی از جریان کاری 15 آمپر و ولتاژ کاری 51.8 ولت، همراه با ولتاژ شارژ 58.8 ولت، عملکردی پایدار در مدیریت شارژ و دشارژ سلول‌ها ارائه می‌دهد. قابلیت استفاده به صورت پورت مشترک یا مجزا، انعطاف‌پذیری مناسبی در طراحی مدار فراهم می‌سازد. استفاده از 4 عدد ماسفت در ساختار این ماژول موجب بهبود کنترل جریان و افزایش پایداری عملکرد می‌شود. این محصول با تمرکز بر ایمنی، دقت عملکرد و جلوگیری از خطاهای الکتریکی، گزینه‌ای مناسب برای پروژه‌های باتری لیتیومی سبک و سیستم‌های الکترونیکی کم‌مصرف محسوب می‌شود.
    ADM_04
    جزئیات محصول
    BMS00336

    مشخصات

    نوع کالا
    برد محافط باتری لیتیومی
    رنج جریان
    10 الی 30 آمپر
    وضعیت قطعه
    نو
    وزن (گرم)
    23.77
    محافظت اضافه جریان
    دارد
    ابعاد
    8.7*34*62.8 میلیمتر
    جریان(A)
    15
    نوع باتری
    لیتیوم یون
    ولتاژ باتری(V)
    51.8
    تعداد MOSFET
    4
    تعداد سل:
    14 سل
    پورت شارژر و خروجی
    مشترک / مجزا
    رنج ولتاژ
    11 الی 20 ولت
    بالانسر
    Passive
