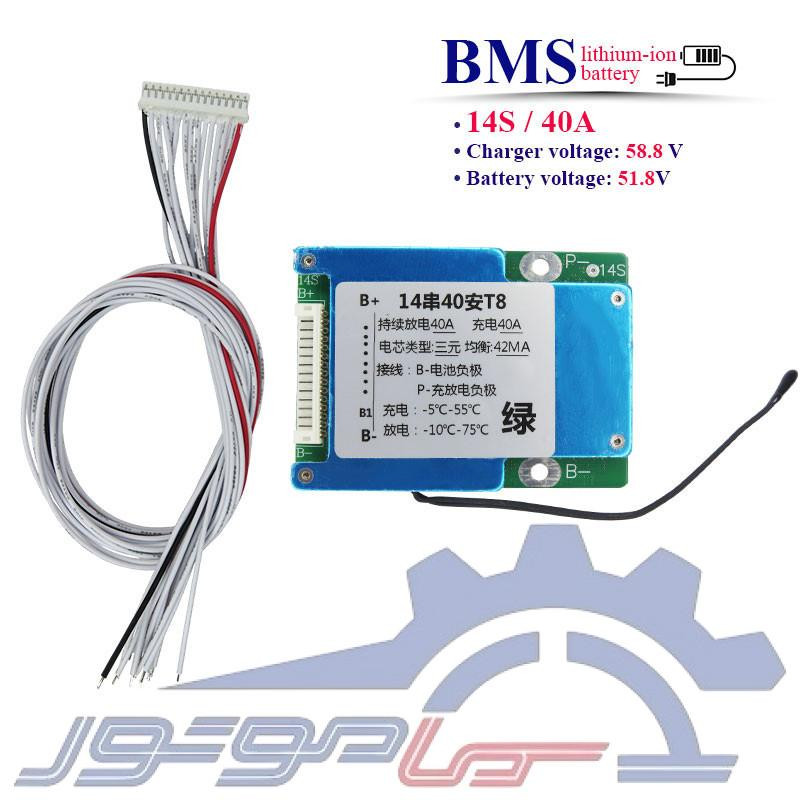

    ماژول محافظ شارژ باتری لیتیوم یون 14 سل 40 آمپر

    BMS00338
    • برد محافظ باتری لیتیوم یون (BMS)
    • تعداد سلول: 14S
    • جریان کاری مداوم: 40 آمپر
    • ولتاژ کاری: 51.8 ولت
    • ولتاژ شارژ: 58.8 ولت
    • سیستم بالانس سلول‌ها: دارد
    • سنسور دما: دارد
    • پورت شارژ: مشترک با خروجی (-P)
    • تعداد ماسفت: 8 عدد
    • کابل ارتباطی: 15 سیم (15P)
    • حفاظت‌ها: شارژ/دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
    35,400,000ریال
    تعداد
    موجود است

    توضیحات

    📌سیستم مدیریت و کنترل باتری لیتیوم یون 14سل 40 آمپر🔋

    این ماژول محافظ شارژ باتری لیتیوم یون 14سل 40آمپر یک راهکار مناسب برای مدیریت و افزایش ایمنی پک‌های باتری لیتیومی است. این BMS با پشتیبانی از جریان کاری 40 آمپر و ولتاژ کاری 51.8 ولت، عملکردی پایدار در سیستم‌های مختلف ارائه می‌دهد. این ماژول وظیفه کنترل فرآیند شارژ و دشارژ باتری را برعهده داشته و از آسیب‌های ناشی از شارژ بیش از حد، تخلیه بیش از حد، جریان اضافی و اتصال کوتاه جلوگیری می‌کند. همچنین وجود سیستم بالانس سلول‌ها باعث بهبود عملکرد و هماهنگی بین سلول‌های باتری می‌شود. طراحی مناسب این برد باعث شده برای پک‌های باتری لیتیوم یون، پروژه‌های DIY و تجهیزات الکتریکی قابل استفاده باشد. این محصول انتخابی مناسب برای افرادی است که به دنبال محافظت مطمئن و افزایش طول عمر باتری خود هستند.

    🧩 ویژگی‌ها:

    • محافظت هوشمند از پک باتری در زمان شارژ و استفاده
    • جلوگیری از آسیب سلول‌ها در اثر افزایش یا کاهش غیرمجاز ولتاژ
    • قطع خودکار مدار هنگام عبور جریان بیش از حد مجاز
    • محافظت در برابر اتصال کوتاه و شرایط غیرایمن
    • پشتیبانی از متعادل‌سازی ولتاژ بین سلول‌های باتری
    • مجهز به سنسور دما (NTC) برای بررسی وضعیت حرارتی
    • عملکرد پایدار در جریان‌های کاری تا 40 آمپر
    • طراحی مناسب برای پک‌های 14 سل لیتیوم یون
    • قابلیت کنترل و مدیریت بهتر عملکرد باتری
    • کمک به افزایش عمر مفید و راندمان کلی پک باتری

    🔧 کاربردها:

    • سیستم‌های ذخیره انرژی خانگی و صنعتی
    • ساخت پک‌های باتری لیتیوم یون سفارشی
    • پروژه‌های باتری و مدارهای DIY
    • اسکوترها و وسایل نقلیه برقی سبک
    • سیستم‌های برق اضطراری (UPS)
    • تجهیزات الکترونیکی باتری‌محور
    • منابع تغذیه قابل حمل
    • پروژه‌های رباتیک و تجهیزات کنترلی
    ماژول محافظ شارژ باتری لیتیوم یون 14 سل 40 آمپر

    📐دستورالعمل سیم کشی:

    • اتصال کابل 15 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
    • اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
    • اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
    • اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
    • ......
    • اتصال B13+: نقطه اتصال بین سلول سیزدهم چهاردهم به B13+ وصل شود.
    • اتصال +B:سر مثبت سل آخر به +B وصل شود.
    🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

    ⚠️ نکات مهم:

    • این ماژول فقط برای باتری‌های لیتیوم یون (Li-ion) طراحی شده است.
    • در زمان نصب، ترتیب سیم‌های سلول‌ها باید دقیق و بدون خطا رعایت شود.
    • استفاده از سلول‌های هم‌ ظرفیت و هم‌ولتاژ ضروری است.
    • قبل از اتصال بار یا شارژر، از درست بودن سیم‌کشی اطمینان حاصل شود.
    • از اتصال کوتاه در خروجی‌ها جداً خودداری شود.
    • برد نباید در معرض رطوبت یا شرایط نامناسب محیطی قرار گیرد.
    • نصب اشتباه ممکن است باعث آسیب جدی به BMS شود.
    • باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
    • از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
    • سطح خنک کننده BMS نباید به سلول باتری متصل شود؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.

    🧾 جمع‌بندی:

    این برد محافظ باتری لیتیوم یون 14 سل (BMS) با قابلیت تحمل جریان کاری 40 آمپر و ولتاژ کاری 51.8 ولت، گزینه‌ای مناسب برای مدیریت و حفاظت پک‌های باتری لیتیومی محسوب می‌شود. وجود سیستم بالانس سلول‌ها، سنسور دما و حفاظت‌های کامل در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه و جریان اضافه باعث افزایش ایمنی و عملکرد بهتر باتری می‌شود. همچنین پشتیبانی از ولتاژ شارژ 58.8 ولت و طراحی مناسب برای پروژه‌های باتری، تجهیزات الکتریکی و سیستم‌های ذخیره انرژی، این محصول را به انتخابی مطمئن برای کاربردهای مختلف تبدیل کرده است.

    ADM_04
    جزئیات محصول
    BMS00338

    مشخصات

    نوع کالا
    برد محافط باتری لیتیومی
    رنج جریان
    30 الی 60 آمپر
    وضعیت قطعه
    نو
    وزن (گرم)
    76.41
    محافظت اضافه جریان
    دارد
    دمای شارژ
    5°C+55°C-
    دمای دشارژ
    10°C+75°C-
    ابعاد
    12.7*56*78 میلیمتر
    جریان(A)
    40
    سنسور دما
    دارد
    نوع باتری
    لیتیوم یون
    ولتاژ باتری(V)
    51.8
    تعداد MOSFET
    8
    تعداد سل:
    14 سل
    پورت شارژر و خروجی
    مشترک
    رنج ولتاژ
    21 الی 50 ولت
    بالانسر
    Passive
