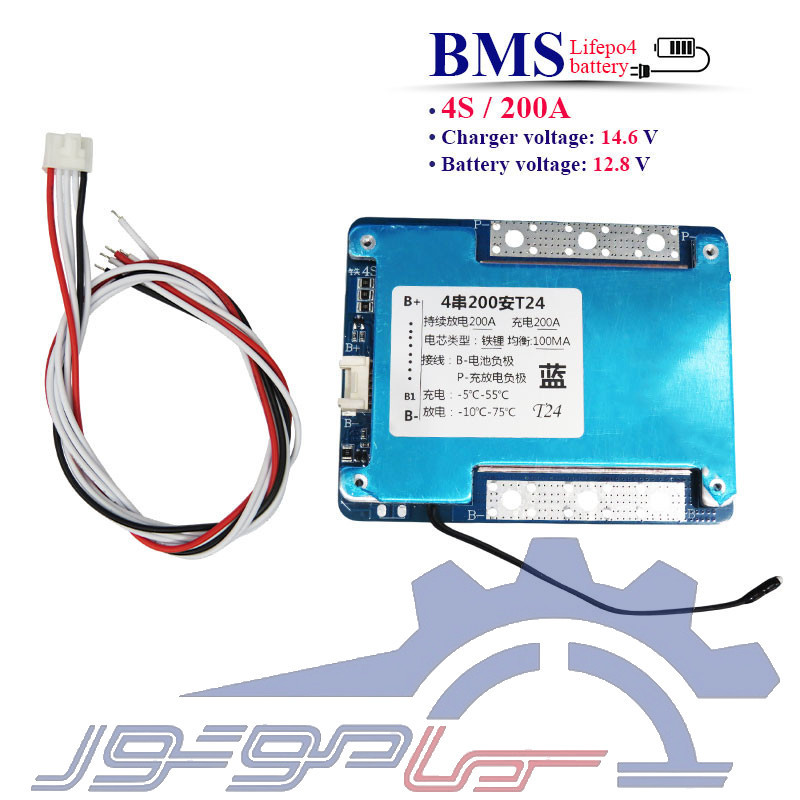

    ماژول شارژ باتری لیتیوم فسفات 4 سل 200 آمپر
    • ماژول شارژ باتری لیتیوم فسفات 4 سل 200 آمپر
    • bms 200a
    • ماژول حفاظت باتری
    • سیستم مدیریت باتری لیتیومی

    ماژول محافظ شارژ باتری لیتیوم فسفات 4 سل 200 آمپر

    BMS00227
    • برد محافظ باتری لیتیوم فسفات 4 سل
    • حداکثر جریان کاری مداوم: 200 آمپر
    • ولتاژ کاری: 12.8 ولت
    • حداکثر ولتاژ شارژر: 14.6 ولت
    • تعداد ماسفت: 24 عدد
    • ایجاد تعادل بین سلول‌ها
    • دارای سنسور دما (NTC)
    • پورت شارژ و دشارژ مشترک (-P)
    • محافظت کامل (شارژ / دشارژ / اضافه جریان / اتصال کوتاه)
    • دارای سیستم کنترل و مدیریت سلول‌ها
    • قابلیت نصب کلید روشن/خاموش
    • دارای سوکت سیم‌کشی سلول‌ها
    77,800,000ریال
    تعداد
    موجود است

    توضیحات

    📌سیستم مدیریت و کنترل باتری لیتیوم فسفات (LiFePO4) 4 سل 200 آمپر🔋

    این ماژول محافظ باتری لیتیوم آهن فسفات (LiFePO4) برای پک‌های 4 سل طراحی شده و با پشتیبانی از حداکثر جریان کاری مداوم 200 آمپر، عملکردی پایدار و قابل اعتماد ارائه می‌دهد، این برد با ولتاژ کاری 12.8 ولت و حداکثر ولتاژ شارژ 14.6 ولت، مناسب استفاده در سیستم‌های ذخیره انرژی و پک‌های باتری کم‌ولتاژ است. استفاده از 24 عدد ماسفت در طراحی این ماژول باعث افزایش توان عبور جریان و بهبود عملکرد حفاظتی آن شده است ، این BMS با کنترل دقیق سلول‌ها و ایجاد تعادل بین آن‌ها، از باتری در برابر شارژ و دشارژ غیرمجاز، اضافه جریان و اتصال کوتاه محافظت می‌کند.
    در نتیجه، این ماژول گزینه‌ای مناسب برای افزایش ایمنی و طول عمر پک‌های باتری 4 سل LiFePO4 محسوب می‌شود.

    ⚙️ ویژگی‌ها:

    • طراحی شده برای پک‌های باتری لیتیوم آهن فسفات (LiFePO4) چهار سل (4S)
    • پشتیبانی از جریان کاری مداوم تا 200 آمپر
    • مجهز به 24 عدد ماسفت قدرت برای مدیریت بهتر جریان و عملکرد پایدار مدار
    • دارای سیستم بالانس سلول‌ها برای هماهنگ‌ سازی ولتاژ سلول‌های باتری
    • مجهز به سنسور دما (NTC) برای بررسی وضعیت حرارتی پک
    • دارای حفاظت چندگانه در برابر شرایط غیرعادی باتری
    • دارای پورت مشترک شارژ و دشارژ (-P)
    • قابلیت نصب کلید روشن و خاموش
    • مناسب برای ساخت پک‌های باتری پرقدرت
    • کمک به افزایش ایمنی و عمر مفید باتری
    • دارای کابل اتصال 5 پین برای اتصال سلول‌ها

    🔧 کاربردها:

    • سیستم‌های ذخیره انرژی خورشیدی
    • پک‌های باتری LiFePO4 پرقدرت
    • تجهیزات برق اضطراری (UPS)
    • خودروها و وسایل نقلیه الکتریکی سبک
    • پروژه‌های باتری‌سازی و DIY

    🛡️ عملکرد حفاظتی:

    این ماژول با بررسی مداوم وضعیت سلول‌های باتری، از پک در برابر شرایط غیرمجاز محافظت می‌کند:
    • حفاظت در برابر شارژ بیش از حد سلول‌ها
    • حفاظت در برابر دشارژ بیش از حد باتری
    • محافظت در برابر جریان بیش از حد و بار اضافی
    • حفاظت در برابر اتصال کوتاه خروجی
    • کنترل دمای پک با استفاده از سنسور دما (NTC)
    • ایجاد تعادل بین سلول‌ها برای عملکرد هماهنگ‌تر پک باتری

    ⚠️ نکات مهم:

    • این ماژول فقط برای باتری‌های لیتیوم آهن فسفات (LiFePO4) طراحی شده است.
    • قبل از نصب، از هماهنگ بودن تعداد سلول‌ها با مدل 4S اطمینان حاصل کنید.
    • اتصال سیم‌های بالانس باید دقیقاً طبق ترتیب سلول‌ها انجام شود؛ اشتباه در سیم‌کشی ممکن است باعث آسیب به برد شود.
    • از سلول‌هایی با ظرفیت، ولتاژ و میزان سلامت یکسان در ساخت پک استفاده کنید.
    • هنگام اتصال شارژر و مصرف‌کننده، قطب مثبت و منفی را بررسی کنید.
    • از ایجاد اتصال کوتاه بین خروجی‌ها یا پایه‌های BMS خودداری شود.
    • برای جریان‌های بالا، از کابل و اتصالات مناسب با توان 200 آمپر استفاده کنید.
    • سنسور دما باید در محل مناسب روی پک نصب شود تا کنترل حرارتی دقیق انجام شود.
    • از نصب BMS در محیط‌های مرطوب، دارای گردوغبار یا دمای نامناسب خودداری کنید.
    • قبل از بهره‌ برداری، عملکرد صحیح شارژ، دشارژ و بالانس سلول‌ها بررسی شود.

    ⚡سیم‌کشی:

    برای عملکرد صحیح BMS، اتصال سیم‌های بالانس باید دقیقاً طبق ترتیب سلول‌ها انجام شود. ابتدا کابل 5 پین سلول‌ها متصل شده و سپس اتصالات بررسی شوند.
    • B- :اتصال سیم منفی پک به منفی سلول اول (کمترین ولتاژ)
    • B1+ :اتصال به نقطه بین سلول اول و دوم
    • B2+ :اتصال به نقطه بین سلول دوم و سوم
    • B3+ :اتصال به نقطه بین سلول سوم و چهارم
    • B+ :اتصال به مثبت کل پک (مثبت سلول آخر)
    پس از تکمیل سیم‌کشی سلول‌ها، اتصال شارژر و مصرف‌کننده به پایه‌های مربوطه انجام می‌شود.
    ⚠️ نکته: ترتیب اتصال سیم‌های سلول بسیار مهم است؛ جابه‌جایی سیم‌ها می‌تواند باعث آسیب دیدن مدار BMS شود.

    🧾 جمع‌بندی:

    ماژول BMS LiFePO4 4S 200A یک راهکار مطمئن برای مدیریت و حفاظت پک‌های باتری پرقدرت است. این برد با کنترل سلول‌ها، بالانس ولتاژ و حفاظت چندلایه، به افزایش ایمنی، دوام و عملکرد پایدار باتری کمک می‌کند.

    ADM_04
    جزئیات محصول
    BMS00227

    مشخصات

    نوع کالا
    برد محافظ باتری لیتیومی
    رنج جریان
    بیشتر از 60 آمپر
    وضعیت قطعه
    نو
    وزن (گرم)
    169.21
    محافظت اضافه جریان
    دارد
    دمای شارژ
    5- تا 55 درجه سانتیگراد
    دمای دشارژ
    10- تا 75 درجه سانتیگراد
    ابعاد
    13.8*82.5*104 میلیمتر
    سنسور دما
    دارد
    نوع باتری
    لیتیوم فسفات
    ولتاژ باتری(V)
    12.8
    کانکتور بالانس(پین)
    5
    تعداد سل:
    4 سل
    رنج ولتاژ
    121 الی 300 ولت
    بالانسر
    Passive
