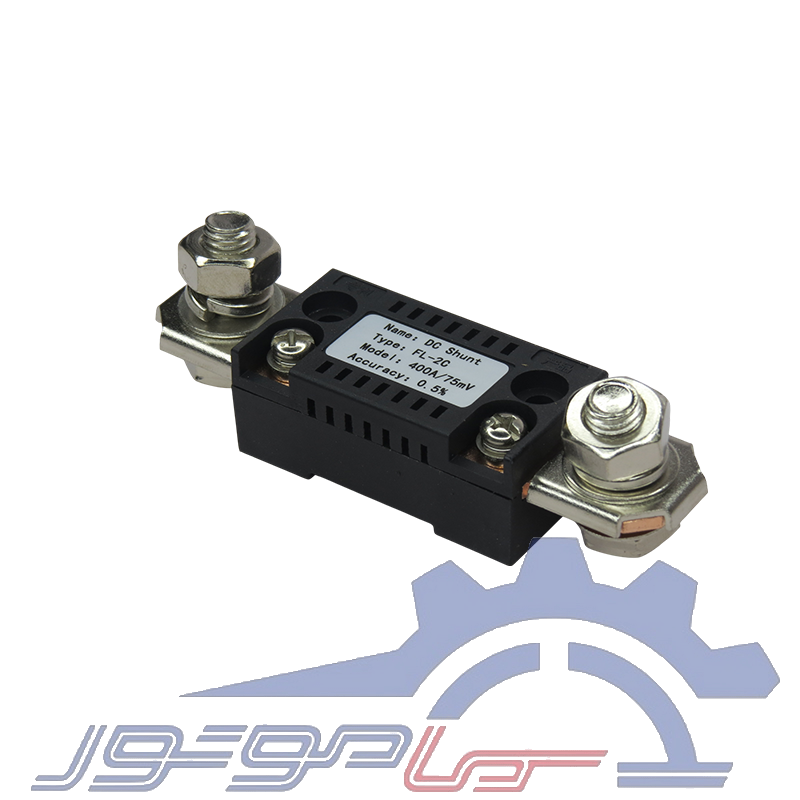

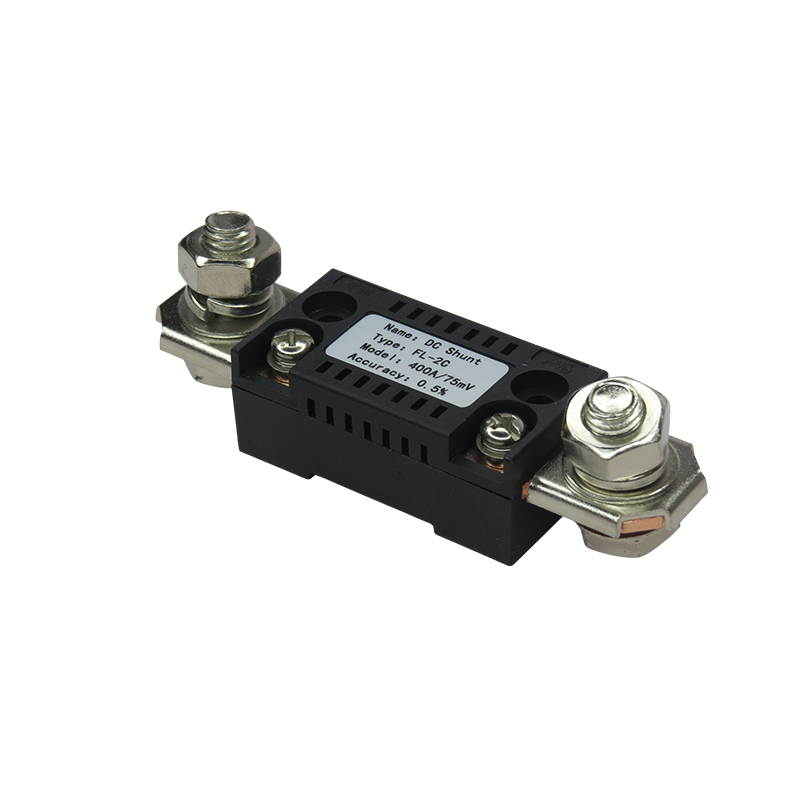

شنت جریان DC مستقیم 400 آمپر FL-2C

FL-2C 400A / 75mV : اندازه‌ گیری دقیق جریان ‌های بالا DC

در پروژه‌ های بزرگ صنعتی، زیر ساخت‌ های انرژی خورشیدی، ایستگاه ‌های شارژ باتری ‌های خودرو های برقی، و سیستم ‌های قدرت  DC، نظارت بر جریان ‌های بالا یک ضرورت فنی است. ابزار اصلی که این امکان را فراهم می‌کند، شنت جریان  DCاست؛ و مدل FL-2C 400A / 75mV  یکی از ابزار های استاندارد برای این منظور به شمار می‌ آید. این قطعه، که قلب سیستم ‌های اندازه‌ گیری جریان بالا محسوب می‌شود، یک مقاومت دقیق با مقدار بسیار ناچیز است که با هدف تبدیل جریان به ولتاژ قابل اندازه‌ گیری طراحی شده است.

اصول کار و عملکرد فنی شنت:

شنت FL-2C 400A / 75mV بر اساس قانون اُهم کار می‌کند. هدف آن این است که جریان عظیم ۴۰۰ آمپری که از یک مدار قدرت عبور می‌کند را به یک افت ولتاژ استاندارد و ایمن ۷۵ میلی‌ ولت  (75mV) تبدیل کند. این تبدیل، با قرار دادن شنت به صورت سری در مدار اصلی حاصل می ‌شود.

هنگامی که تمام جریان ۴۰۰ آمپری از طریق شنت عبور می‌کند، به دلیل مقاومت بسیار کم خود شنت، این جریان افت ولتاژ بسیار کوچکی در دو سر آن ایجاد می‌کند. در این مدل خاص، مقاومت داخلی شنت به گونه‌ ای مهندسی شده است که دقیقاً 0.1875  میلی‌ اهم باشد. این مقاومت کم تضمین می‌کند که توان بسیار ناچیزی به صورت گرما تلف شود، اما همین افت ولتاژ ۷۵ میلی ‌ولتی، سیگنالی کاملاً متناسب با جریان اصلی است که توسط یک ولت‌ متر حساس به میلی‌ ولت خوانده می‌شود. به این ترتیب، آمپرمتر پنلی (که به شنت متصل شده) اگرچه در واقع ولتاژ را می‌ خواند، اما به دلیل کالیبره شدن، عدد جریان ۴۰۰ آمپر را نمایش می‌دهد.

طراحی و ساختار فیزیکی شنت:

برای تضمین دقت در شرایط سخت صنعتی، شنت‌ های FL-2C با دقت بالایی ساخته می‌ شوند. بخش اصلی مقاومتی شنت از آلیاژ منگانین  (Manganin) ساخته شده است. منگانین آلیاژی از مس، منگنز و نیکل است که ویژگی برجسته آن ضریب دمایی پایین مقاومت است. این ویژگی حیاتی تضمین می‌کند که با بالا رفتن دمای شنت بر اثر عبور جریان سنگین، مقدار مقاومت آن تقریباً ثابت بماند و دقت اندازه‌ گیری در طول زمان و شرایط کاری متغییر حفظ شود.

از آنجایی که مدل ۴۰۰ آمپر، جریان دو برابر نسبت به مدل‌ های رایج‌ تر ۲۰۰ آمپر را تحمل می‌کند و در نتیجه، توان تلف شده ۳۰ وات تولید می‌کند، این شنت‌ ها معمولاً بزرگتر و حجیم‌ تر از نمونه‌ های کم‌ جریان ‌تر هستند. این ابعاد بزرگتر برای داشتن سطح کافی جهت دفع حرارت و جلوگیری از بالا رفتن بیش از حد دما، ضروری است.

نکات کلیدی نصب و استفاده ایمن از شنت:

نصب شنت ۴۰۰ آمپر باید با دقت بالا انجام شود تا عملکرد دقیق و ایمنی مدار تضمین شود. شنت دارای دو نوع پایانه است:

پایانه ‌های جریان  (Current Terminals) این‌ ها دو ترمینال بزرگ هستند که کابل‌ های ضخیم مدار اصلی (کابل‌ های ۴۰۰ آمپری) به صورت سری به آن‌ ها متصل می‌شوند. بسیار مهم است که این اتصالات کاملاً تمیز و محکم باشند تا مقاومت تماسی اضافی ایجاد نشود؛ زیرا هرگونه مقاومت اضافی، بر دقت کلی اندازه ‌گیری تأثیر منفی می‌ گذارد.

پایانه‌ های ولتاژ  (Potential Terminals) این‌ ها پایانه‌ های کوچک‌ تر هستند که سیم‌ های نازک و حساس ولت‌ متر (آمپرمتر) به صورت موازی به آن‌ ها متصل می‌شوند تا سیگنال ۷۵ میلی ‌ولتی را به دستگاه نمایشگر منتقل کنند.

در نهایت، به دلیل تولید گرمای قابل توجه (۳۰ وات در جریان نامی)، شنت باید حتماً در محلی با تهویه مناسب نصب شود تا حرارت به خوبی دفع شود و دقت اندازه‌ گیری حفظ گردد. این شنت یک ابزار مقاومتی دقیق با کلاس دقت بالا اغلب  0.5  درصد است که به شما این امکان را می‌دهد تا با اطمینان کامل، مدیریت و نظارت بر جریان ‌های بالا در سیستم ‌های حیاتی DC را به دست بگیرید.
