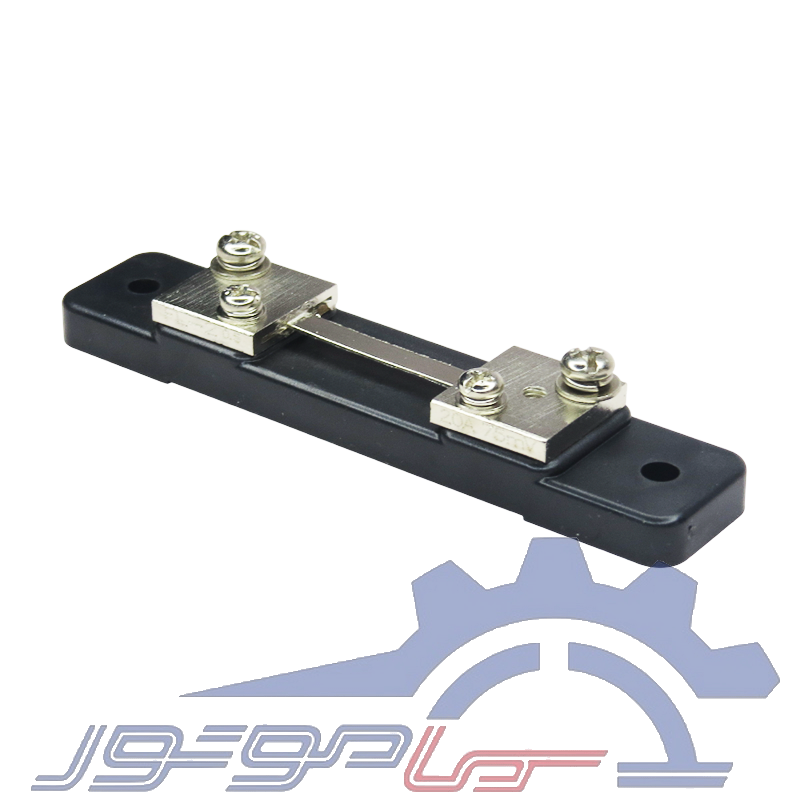

شنت جریان DC مستقیم 20 آمپر

معرفی و مشخصات فنی شنت جریان 20A با ولتاژ خروجی استاندارد 75mV و دقت 0.5 درصد:

شنت جریان DC  مدلFL-2  یک ابزار اندازه‌ گیری ضروری و بسیار دقیق است که برای تبدیل جریان ‌های بالای مستقیم (DC) به یک ولتاژ کوچک و قابل اندازه‌ گیری طراحی شده است. این محصول با نام فنی20A/57mV  عرضه شده و به طور خاص برای کاربرد هایی که نیاز به مانیتورینگ دقیق جریان تا سقف 20  آمپر دارند، بهینه شده است.

دقت و عملکرد ممتاز شنت 20 آمپر FL-2:

یکی از مهم‌ ترین ویژگی ‌های این شنت، کلاس دقت 0.5%  آن است. این سطح از دقت، شنت FL-2 را برای استفاده در تجهیزات آزمایشگاهی، سیستم‌ های کنترل کیفیت و تابلو های توزیع برق حساس، ایده‌ آل می‌ سازد. دقت بالا تضمین می‌کند که حداکثر خطای اندازه ‌گیری جریان در مدار، کمتر از نیم درصد مقدار نامی خواهد بود و به اپراتورها این امکان را می‌دهد که با اطمینان کامل به داده‌ های نمایش داده شده اعتماد کنند.

مشخصات جریان و ولتاژ خروجی  شنت 20 آمپر FL-2:

هنگامی که حداکثر جریان نامی یعنی 20 آمپر از این شنت عبور می‌کند، ولتاژ خروجی استاندارد تولید شده در دو سر آن 57  میلی ولت (mV)  است. این افت ولتاژ استاندارد صنعتی، امکان اتصال مستقیم شنت به انواع میلی ‌ولت ‌مترها (Millivoltmeters) و نمایشگرهای جریان (آمپرمتر های دیجیتال یا آنالوگ) که ورودی 50mV،60mV  یا75mV  را پشتیبانی می‌کنند، فراهم می‌آورد. مقاومت ذاتی این شنت بسیار پایین و در حد میلی‌ اهم است تا حداقل اتلاف توان را در مسیر جریان اصلی ایجاد کند.

فرمول و روش محاسبه فنی شنت 20 آمپر FL-2:

این شنت بر اساس قانون اهم و با هدف ایجاد یک مقاومت دقیق و شناخته شده در مسیر جریان عمل می‌کند. دو فرمول کلیدی برای درک و استفاده از این شنت حیاتی است:

 محاسبه مقاومت شنت   : R_Shunt

مقاومت واقعی و اسمی شنت بر اساس جریان نامی و افت ولتاژ نامی تعریف می‌شود. این مقدار نشان‌دهنده مقاومت دقیق و بسیار پایین شنت است:

V_Naminal  ولتاژ نامی : 57 mVیا 0.057 V

I_Naminal جریان نامی :20 A

با جایگذاری مقادیر، مقاومت اسمی شنت FL-2 محاسبه می‌شود:

R_Shunt = 0.057V / 20A = 0.00285Ω

 محاسبه جریان واقعی مدار  :I_Circuit

دستگاه اندازه‌گیری (میلی‌ ولت‌ متر) ولتاژ ایجاد شده در دو سر شنت را قرائت می‌کند (V_Measured). با استفاده از مقدار R_Shunt ، می‌توان جریان واقعی عبوری از مدار را به دست آورد:

V_Measured : ولتاژ اندازه‌گیری شده توسط میلی‌ولت‌متر (بر حسب ولت).

R_Shunt : مقاومت اسمی شنت (0.00285Ω)

جنس مواد و ثبات دمایی شنت 20 آمپر FL-2:

شنت FL-2 معمولاً از آلیاژهای مخصوصی با ضریب دمایی مقاومت بسیار پایین مانند منگانین (Manganin) ساخته می‌شود. این انتخاب متریال حیاتی است، چرا که پایداری حرارتی شنت را به شدت افزایش می‌دهد. در نتیجه، حتی با افزایش دمای شنت به دلیل عبور جریان بالا، مقدار مقاومت آن تقریباً ثابت مانده و دقت اندازه‌گیری 0.5% حفظ می‌شود. این پایداری، عملکرد قابل اطمینان را در طولانی مدت و در شرایط عملیاتی مختلف تضمین می‌کند.

نکات نصب و کاربرد شنت 20 آمپر FL-2:

نصب شنت به صورت سری در مدار اصلی جریان الزامی است. این شنت دارای دو دسته اتصال است: پایانه‌های جریانی (I) برای اتصال سیم‌های ضخیم مدار اصلی و پایانه‌های ولتاژی(V)  (معمولاً کوچکتر) برای اتصال سیم‌های اندازه‌گیری (سیم‌های نازک) به دستگاه نمایشگر یا کنترل‌کننده. رعایت استاندارد نصب و اتصال صحیح برای دستیابی به حداکثر دقت حیاتی است.

حوزه‌های کاربرد  شنت 20 آمپر FL-2:

شنت FL-2 20A/57mV یک انتخاب مطلوب برای کاربردهای زیر است:

صنایع برق و توزیع DC: اندازه‌گیری جریان در پنل‌های توزیع، رکتیفایرها و تجهیزات حفاظت الکتریکی.

سیستم‌های باتری و شارژر: مانیتورینگ دقیق شارژ و دشارژ باتری‌ها در سیستم‌های انرژی خورشیدی، خودروهای برقی و UPS.

آزمایشگاه‌ها و مراکز تحقیق و توسعه: استفاده به عنوان یک مقاومت مرجع دقیق در تست‌های جریان پایین.

تغذیه سوییچینگ (SMPS): کنترل و اندازه‌گیری دقیق خروجی منابع تغذیه DC.
