کد BER00001
بلبرینگ شیار عمیق
مدل 105ZZ
دارای کاسه فلزی دو طرف
دارای یک ردیف ساچمه
جنس ساچمه و رینگ ها: کروم فولاد

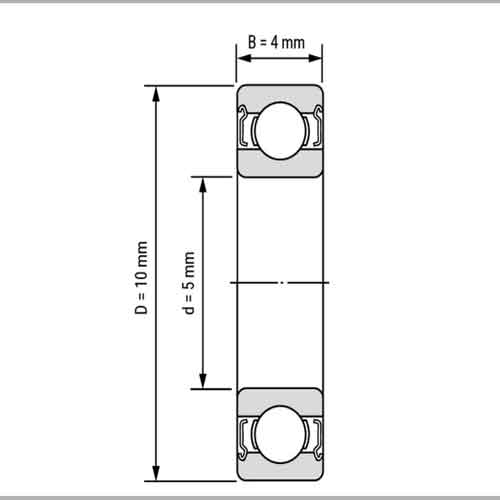

قطر داخلی: 5 میلیمتر
قطر خارجی: 10 میلیمتر
ضخامت: 4 میلیمتر
(ویرایش با ماژول اعتمادسازی مشتری)
(ویرایش با ماژول اعتمادسازی مشتری)
(ویرایش با ماژول اعتمادسازی مشتری)
حمل رایگان با پست
بلبرینگ 105ZZ از نوع بلبرینگ شیار عمیق با کاسه فلزی دو طرفه است که دارای قطر داخلی 5، قطر خارجی 10 و ضخامت 4 میلیمتر می باشد و دارای وزنی معادل 2 گرم می باشد.
اگر به دقت به پیرامون خود نگاه کنیم متوجه می شویم که بلبرینگ ها در بسیاری از وسایل و تجهیزات به کار رفته اند.
بلبرینگ ها بهترین روش برای چرخش و جلوگیری از سابیده شدن و کاهش اصطکاک بین دو سطح می باشد.

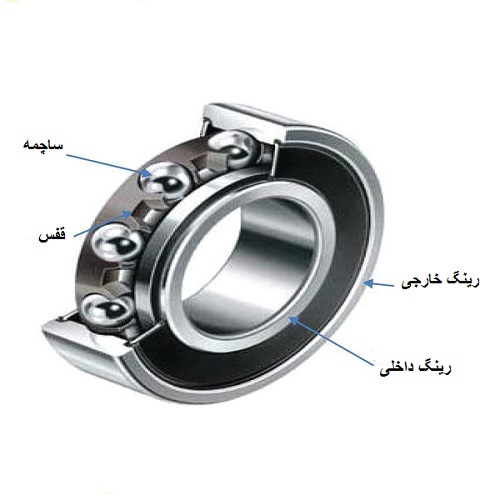

بطور کلی بلبرینگ ها از 5 قسمت اصلی تشکیل شده اند:
قفسه
ساچمه
رینگ خارجی
رینگ داخلی
کاسه نمد فلزی یا پلاستیکی
هر وسیله ای که در آن بلبرینگ به کار رفته باشد می تواند به راحتی و نرمی بچرخد. وجود ساچمه های داخل بلبرینگ و همچنین سطوح صیقلی بین آنها سبب این حرکت نرم می شود.
بطور کلی بار و فشار وارد بر بلبرینگ ها به صورت شعاعی (Radial)، محوری(Axial) و شعاعی و محوری(Radial &axial) یا در لحظه (moment) می باشند.
بار و فشار از طریق رینگ بیرونی به ساچمه ها وارد می شود و سپس فشار از طریق ساچمه ها به لایه داخلی منتقل شده و به این صورت فشار به لایه داخلی منتقل می شود و بلبرینگ با چرخش آرام در محدوده معین می چرخد.
به دلیل کروی بودن ساچمه ها سطح تماس آنها با لایه های بیرونی و درونی بسیار کوچک است و در نتیجه می تواند به نرمی حرکت کند.
همچنین به دلیل کوچک بودن سطح تماس آنها اگر فشار زیادی به ساچمه ها وارد شود سبب خرد شدن ساچمه ها می گردد.
بلبرینگ های شیار عمیق جزء پرکاربردترین بلبرینگ ها هستند که ساختمان ساده ای دارند از این بلبرینگ ها بیشتر زمانی استفاده می شود که بار وارد بر بلبرینگ زیاد نباشد.
در این بلبرینگ ها یک شیار عمیق به شکل دایره و به شعاع ساچمه وجود دارد. این شیار و سطح تماس زیاد بین ساچمه و رینگ باعث شده این بلبرینگ ها تحمل توانایی بارهای شعاعی و محوری را در دو جهت داشته باشند.
این بلبرینگ ها در دو نوع یک ردیف ساچمه و دو ردیف ساچمه ساخته می شوند و اکثر آنها یک ردیف ساچمه با کاسه نمدی فلزی یا پلاستیکی هستند.
بلبرینگ های شیار عمیق با کاسه نمدی یک طرفه با پسوند Z و با کاسه نمدی فلزی دو طرفه با پسوند ZZ مشخص می شوند.
همچنین بلبرینگ های شیار عمیق با کاسه نمدی پلاستیکی یک طرفه با پسوند RS و با کاسه نمدی پلاستیکی دو طرفه با پسوند 2RS مشخص می شوند.
