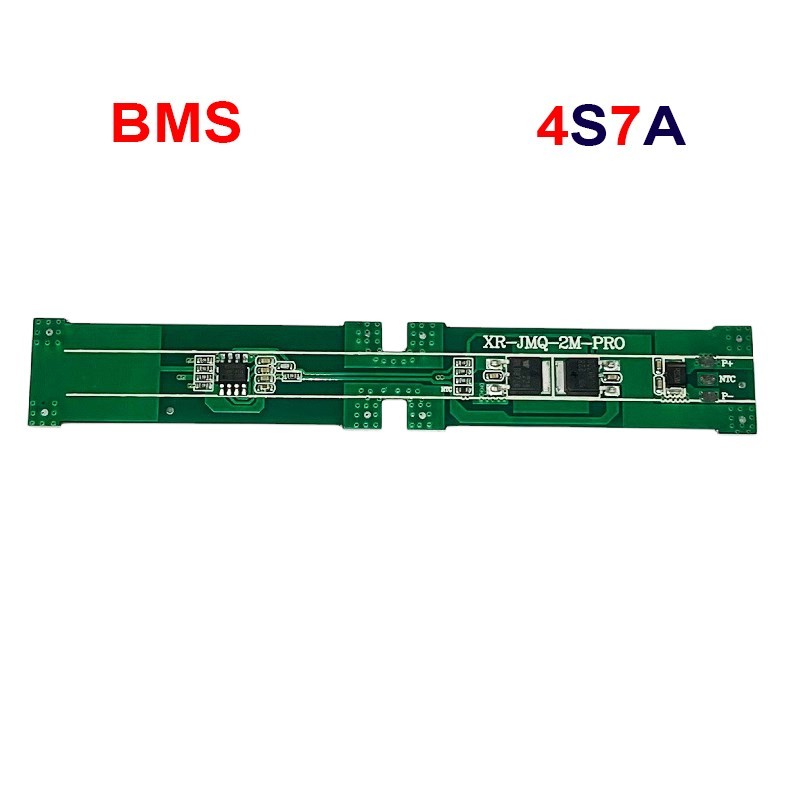

ماژول محافظ شارژ باتری لیتیومی 4 سل 7 آمپر BMS 4S 7A

مرجع BMS00051

رتبه‌بندی

نوشتن نقد و نظر

ماژول محافظ شارژ باتری لیتیومی
4 سل 7 آمپر
BMS 4S 7A
پورت مشترک
ولتاژ کاری:14.8 ولت
حداکثر ولتاژ شارژ:16.8 ولت
محافظت کامل از هر چهار سلول باتری
قابلیت اتصال سنسور دما NTC
افزایش طول عمر باتری

1,470,000ریال

تعداد

موجود است

باقیمانده تا 10,000,000ریال حمل رایگان

حمل رایگان با پست

توضیحات

ماژول محافظ شارژ باتری لیتیومی BMS 4S 7A:

ماژول محافظ باتری لیتیومی 4 سل 7 آمپر مدل BMS 4S 7A یک برد مدیریت شارژ و دشارژ مخصوص پک‌های باتری لیتیوم-یون یا لیتیوم‌ پلیمر با پیکربندی 4 سل (4S) می‌باشد. این ماژول به‌صورت هوشمند عملیات محافظت در برابر اضافه‌ولتاژ، افت ولتاژ، جریان کشی بیش از حد (Overcurrent)، اتصال کوتاه و شارژ بیش از اندازه را انجام می‌دهد. حداکثر جریان خروجی آن 7 آمپر است و برای باتری‌های با ظرفیت متوسط بسیار مناسب است.

ماژول BMS (Battery Management System) 4S 7A یک مدار الکترونیکی حیاتی برای کنترل و مدیریت باتری‌های لیتیومی 4 سل می‌باشد. این ماژول طراحی شده تا از باتری در برابر خطراتی مثل اضافه‌شارژ، تخلیه بیش‌ازحد، اتصال کوتاه، جریان کشی بیش از ظرفیت و عدم تعادل ولتاژی بین سلول‌ها محافظت کند. این نوع حفاظت‌ها برای افزایش طول عمر باتری و جلوگیری از خطرات مانند آتش‌سوزی و آسیب‌دیدگی باتری الزامی است.

مشخصات فنی :

ویژگی	مقدار
ولتاژ کاری	14.8 ولت (4 سل لیتیومی)
حداکثر ولتاژ شارژ	16.8 ولت
تعداد سلول	4 سلول به صورت سری (4S)
جریان نامی	7 آمپر
حفاظت در برابر شارژ بیش از حد	دارد (4.25±0.05V)
حفاظت در برابر تخلیه بیش از حد	دارد (2.50±0.08V)
حفاظت در برابر جریان بیش‌ازحد	دارد (حدود 10-12 آمپر)
حفاظت اتصال کوتاه	دارد (با تاخیر قطع < 1s)
دمای کاری	-20 تا +60 درجه سانتی‌گراد

عملکرد و مزایای کلیدی:

محافظت کامل از هر چهار سلول باتری در برابر ولتاژ و جریان‌های غیرمجاز.
افزایش طول عمر باتری با موازنه ولتاژی بین سلول‌ها (در برخی مدل‌ها با قابلیت balancing).
پایداری و ایمنی بالا در شارژ و دشارژ باتری، مناسب برای پروژه‌های حساس.
نصب آسان و بدون نیاز به میکروکنترلر یا مدار کنترل خارجی.
راه‌اندازی مستقیم پک باتری لیتیومی 4S با توان مصرفی تا 100 وات (با فرض ولتاژ 14.8V و جریان 7A).

نحوه سیم‌بندی و اتصال:

نکته مهم: هنگام لحیم‌کاری یا نصب، ابتدا سیم‌های مربوط به باتری (B+, B-, B1-B3) را متصل کنید، سپس خروجی‌ها (P+, P-) را به بار یا شارژر متصل نمایید. هرگز ترتیب را برعکس نکنید چون ممکن است به مدار آسیب برسد.

کاربردهای ماژول BMS 4S 7A:

پک‌های باتری لیتیومی ابزار شارژی (دریل، دستگاه برش، پیچ‌گوشتی برقی)
سیستم‌های تغذیه اضطراری (UPS)
دوچرخه و اسکوتر برقی سبک
چراغ‌های روشنایی قابل حمل و پاوربانک‌های پرظرفیت
پروژه‌های DIY و سیستم‌های الکترونیکی پرتابل

نکات مهم در استفاده:

برای استفاده‌های سنگین (جریان بالای 7 آمپر) مناسب نیست.
از نصب در مکان‌های مرطوب یا گرم خودداری شود.
در صورتی که باتری عدم توازن ولتاژ شدید دارد، ابتدا با شارژر بالانسر آن را تنظیم کنید.
به‌هیچ‌وجه برای باتری‌های لیتیوم فسفات (LiFePO4) مناسب نیست.

جزئیات محصول

مرجع BMS00051

مشخصات

نوع کالا: برد محافظ باتری لیتیومی
وضعیت قطعه: نو
وزن (گرم): 7.5
طول محصول(میلیمتر): 126
عرض محصول (میلیمتر): 20
محافظت اضافه جریان: دارد
جریان(A): 7
سنسور دما: ندارد (قابلیت نصب سنسور)
ولتاژ باتری(V): 14.8 ولت
ولتاژ شارژر(V): 16.8 ولت
تعداد سل: 4
