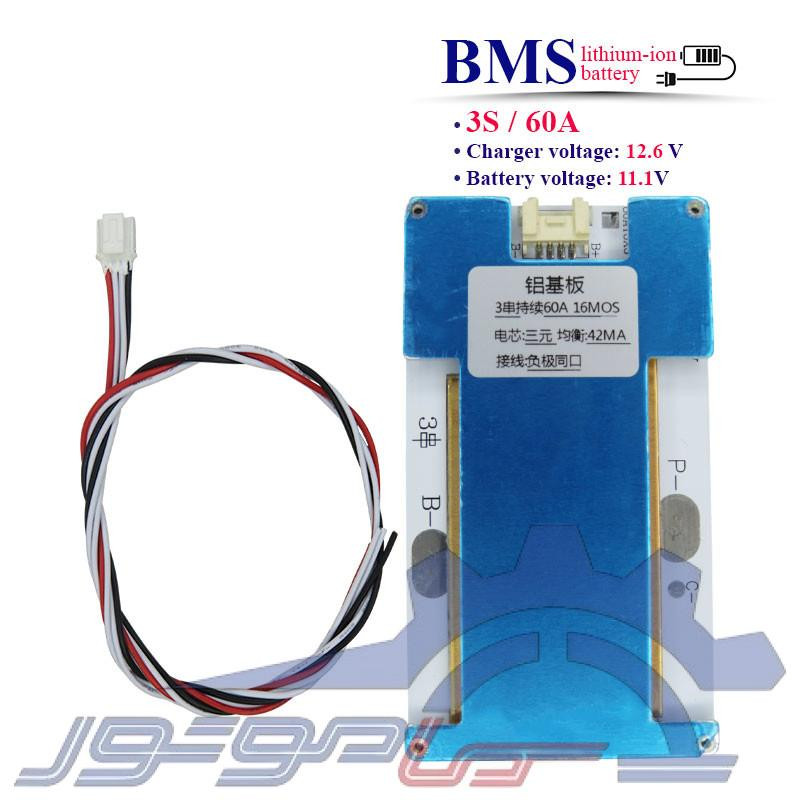

📌 ماژول محافظ شارژ باتری لیتیوم یون 3 سل 60 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 3 سل 60 آمپر (BMS) برای حفاظت و مدیریت عملکرد پک های باتری لیتیوم یون طراحی شده است. این برد با ولتاژ کاری 11.1 ولت و حداکثر ولتاژ شارژ 12.6 ولت، فرآیند شارژ و دشارژ را به صورت هوشمند مدیریت کرده و از سلول های باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت میکند. بهره گیری از 16 عدد ماسفت، ظرفیت عبور جریان را افزایش داده و عملکرد پایدار برد را در شرایط کاری مختلف تضمین میکند. همچنین سیستم ایجاد تعادل بین سلول ها با یکنواخت سازی ولتاژ سلول ها، به بهبود عملکرد و افزایش طول عمر پک باتری کمک میکند.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم یون 3 سل
- حداکثر جریان کاری مداوم 60 آمپر
- ولتاژ کاری 11.1 ولت
- حداکثر ولتاژ شارژ 12.6 ولت
- مجهز به 16 عدد ماسفت
- دارای پورت مشترک شارژ و خروجی (-P)
- مجهز به سیستم ایجاد تعادل بین سلول ها
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک های باتری لیتیوم یون 3 سل
- سیستم های ذخیره انرژی
- تجهیزات خورشیدی
- منابع تغذیه قابل حمل
- تجهیزات الکترونیکی
- سیستم های روشنایی اضطراری
- پروژه های ساخت پک باتری لیتیوم یون
- تجهیزات کنترلی و الکتریکی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 4 پین به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال B-:سیم منفی از سلول اول (پایین ترین ولتاژ) به B- وصل شود.
- اتصال B1:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- اتصال B3:سر مثبت سل سوم به B+ وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 3 سل 60 آمپر یک BMS قابل اعتماد برای کنترل شارژ و دشارژ باتری های لیتیوم یون است. این برد با 16 ماسفت و سیستم ایجاد تعادل بین سلول ها، از باتری در برابر خطاهای رایج محافظت کرده و عملکردی ایمن، پایدار و مطمئن را برای انواع کاربردها فراهم میکند.
