📌 ماژول محافظ شارژ باتری لیتیوم یون 3 سل 200 آمپر 🔋

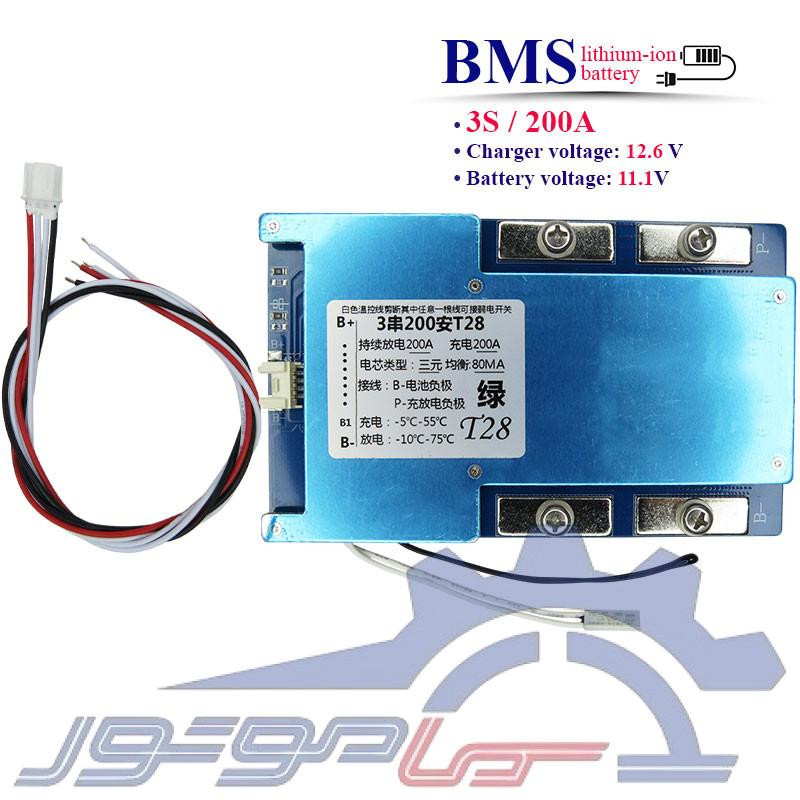

ماژول محافظ شارژ باتری لیتیوم یون 3 سل 200 آمپر (BMS) برای مدیریت و حفاظت از پک های Li-ion با جریان بسیار بالا طراحی شده است. این برد با ولتاژ کاری 11.1 ولت و حداکثر ولتاژ شارژ 12.6 ولت، فرآیند شارژ و دشارژ باتری را با دقت کنترل کرده و از عملکرد ایمن سلول ها اطمینان حاصل میکند. استفاده از 28 عدد ماسفت در مدار، توان عبور جریان را افزایش داده و باعث عملکرد پایدار در شرایط بار سنگین میشود. این ماژول دارای پورت مشترک شارژ و دشارژ (-P)، سیستم بالانس سلول ها، سنسور دما (NTC) و سوئیچ قطع و وصل خروجی روی برد بوده و با حفاظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه، موجب امنیت و طول عمر پک باتری می شوند.
🧩 ویژگی ها:
مناسب برای پک های باتری لیتیوم یون 3 سل
پشتیبانی از جریان کاری مداوم تا 200 آمپر
مجهز به 28 عدد ماسفت
سازگار با ولتاژ کاری 11.1 ولت و ولتاژ شارژ 12.6 ولت
دارای پورت مشترک شارژ و دشارژ (-P)
مجهز به سیستم بالانس و تعادل بین سلول ها
دارای سنسور دما (NTC) جهت کنترل شرایط حرارتی
دارای سوئیچ قطع و وصل خروجی روی برد
حفاظت در برابر شارژ، دشارژ، اضافه جریان و اتصال کوتاه
مناسب برای تجهیزات پرتوان و پروژه های حرفه ای
🔧 کاربردها:
- پک های باتری لیتیوم یون 3 سل
- دوچرخه و اسکوتر برقی
- ابزارهای شارژی صنعتی
- سیستم های برق DC
- تجهیزات رباتیک
- منابع تغذیه قابل حمل
- پروژه های ساخت پک باتری سفارشی
- تجهیزات الکترونیکی با جریان بالا
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 4 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 3 سل 200 آمپر (BMS) یک برد حرفه ای برای کنترل و حفاظت از پک های Li-ion است. این محصول با ولتاژ کاری 11.1 ولت، حداکثر ولتاژ شارژ 12.6 ولت و 28 عدد ماسفت، قابلیت مدیریت جریان های بالا را داشته و عملکردی پایدار در کاربردهای سنگین ارائه میدهد. وجود سیستم بالانس سلول ها، سنسور دما، کلید روشن و خاموش روی برد و مدارهای حفاظتی کامل، موجب افزایش ایمنی، پایداری و طول عمر باتری میشود.
